클럭 & 타이밍 > TimerBlox > LTC6992-1

LTC6992-1
TimerBlox: 전압 제어 펄스 폭 변조기(PWM)

LTC6992-1의 주요 특징
• 0V~1V의 단순한 아날로그 입력으로 제어하는 펄스 폭 변조 (PWM)
• 4개의 사용 가능한 옵션으로 듀티 사이클 제한 정의
  o 0% 또는 5%의 최소 듀티 사이클
  o 95% 또는 100%의 최대 듀티 사이클
• 주파수 범위: 3.81Hz~1MHz
• 1~3개 저항으로 구성
• 주파수 오차 최대 1.7% 미만
• PWM 듀티 사이클 오차 최대 3.7% 미만
• 주파수 변조 (VCO) 기능
• 2.25V~5.5V 단일 전원 동작
• 100kHz에서 115µA 소비 전류
• 500µs 스타트업 시간
• CMOS 출력 드라이버 20mA 소스/싱크
• –55°C~125°C 동작 온도 범위
• 로우 프로파일 (1mm) SOT-23 (ThinSOT™) 및 2mm × 3mm DFN으로 제공

제품 설명
LTC6992는 사용이 간편한 아날로그 전압 제어 펄스 폭 변조(PWM) 기능이 내장된 실리콘 발진기이다. LTC6992는 TimerBlox® 범용 실리콘 타이밍 디바이스 제품군 제품이다.

단일 저항 RSET은 LTC6992의 내부 마스터 발진기 주파수를 프로그래밍한다. 출력 주파수는 이 마스터 발진기와 1에서 16384까지 8가지 설정으로 프로그래밍 가능한 내부 주파수 디바이더 NDIV에 의해 결정된다.

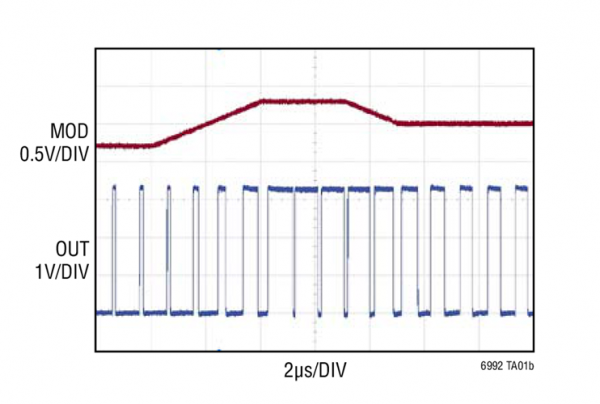

일반적인 설계 예



애플리케이션
• PWM 서보 루프
• 히터 제어
• LED 디밍 제어
• 높은 진동, 높은 가속 환경
• 휴대용 및 배터리 구동 장비
