제품특징: LTC6950
• 낮은 위상 잡음 & 지터
• 첨가식 지터: 18fs_RMS (12kHz ~ 20MHz)
• 첨가식 지터: 85fs_RMS (10Hz~ Nyquist)
• EZSync^TM 멀티칩 클록 에지 동기화
• Lock 지시기가 있는 풀 PLL 코어
• 대역 내 위상 잡음 플로어로 정수화된 -226dBc/Hz
• 1/f 위상 잡음으로 정수화된 -274dBc/Hz
• 1.4GHz 최대 VCO 입력 주파수
• 4개의 독립형 저잡음 1.4GHz LVPECL 출력
• 1개의 LVDS/CMOS 구성가능한 출력
• 1 ~ 63의 모든 정수를 포괄하는 5개의 독립적인 프로그램 가능한 디바이더
• 40°C ~ 105°C 동작 정션 온도 범위

제품 설명
LTC는 지터가 매우 낮은 클록 분배 출력부를 갖춘 저위상 잡음 정수-N 신시사이저 코어(제품명: LTC6950)을 출시했다고 밝혔다. LTC6950은 높은 신호대잡음비율(SNR)로 데이터 컨버터를 클록킹하기 위해 필요한 낮은 지터 신호를 생성하고 분배하는데 이상적이다. 데이터 컨버터 클록에서 지터를 낮게 유지하는 것은 높은 아날로그 주파수로 디지털되거나 합성될 때 우수한 SNR 수치를 달성하는데 필수적이다. 예를 들어, 첨단 전기 시스템은 ADC를 사용하여 RF 및 높은 IF 신호를 직접 디지털화 할 것을 요구한다. 18fs_RMS  지터(12kHz ~ 20MHz 대역폭에서)를 갖춘 LTC6950은 이러한 시스템에서 최고의 성능을 보장한다.

LTC6950은 리니어 테크놀로지의 독자적인 EZSync^TM 출력 동기화 기법을 통합했다. 이 기법은 하나의 칩 또는 여러 칩에서 여러 출력을 조금씩 이동시켜 동기화시키는 간단하면서 효율적인 방식이다. EZSync 동기화는 공통적인 CMOS 입력을 느슨한 타이밍 조건에 따라 간단하게 확인함으로써 라이징 에지(rising edge)를 조정한다. EZSync 동기화는 이 기능을 실현할 수 있는 디바이스의 클록 디바이더 출력 사이에서 반복할 수 있고 결정적인 위상 관계를 생성하기 위해 사용될 수 있다.

LTC6950에 내장된 PLL(phase-locked loop)은 -226dBc/Hz로 정수화된 대역 내 위상 잡음 플로어(성능 지수: figure-of-merit)와 매우 낮은 -274dBc/Hz로 정수화된 1/f 위상 잡음의 성능을 발휘한다. 이 수치는 클록 분배 부문에서 전혀 손상을 받지 않는다. 이 같은 스펙을 통해 설계자는 LTC6950에 맞춰진 외장 오실레이터의 우수한 위상 잡음 성능을 이용할 수 있으며 동종 부품 가운데 최고의 지터 성능을 발휘할 수 있다.

LTC6950의 설계 과정을 단순화시키기 위해, 리니어 테크놀로지는 ClockWizardTM 무료 시뮬레이션 및 설계 툴을 지원한다. ClockWizard GUI는 한 번의 클릭으로 루프 필터 부품 값을 찾도록 도와 주며, 개별적인 출력의 위상 잡음과 지터를 정확하게 예측하여, 설계자가 설계 및 디버그 단계시 올바른 선택을 할 수 있도록 지원한다. ClockWizard 시뮬레이션과 설계 툴은 www.linear.com/ClockWizard에서 다운로드 받을 수 있다.

LTC6950은 -40°C ~ 105°C의 전체 동작 정션온도 범위에서 동작할 수 있다. 이 제품은 5mm × 9mm, 48핀 플라스틱 QFN 패키지에서 이용할 수 있다. LTC6950은 1,000개 수량 기준으로 개당 9.95달러로 제공되면 지금 즉시 이용할 수 있다.

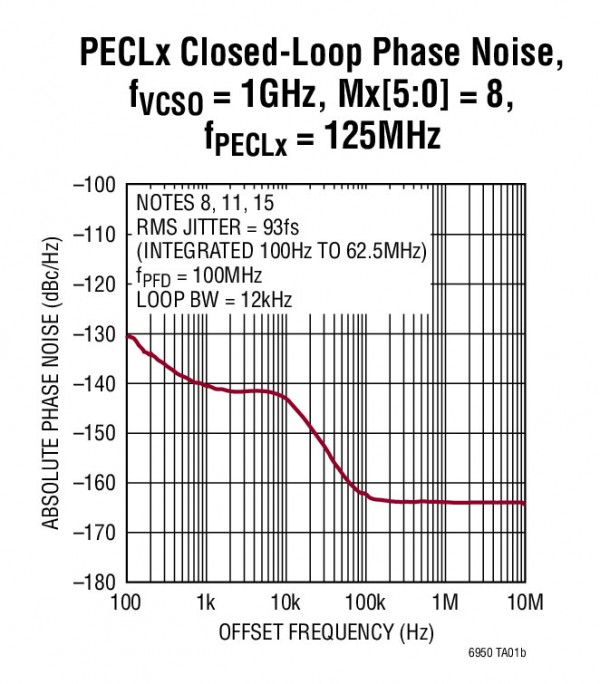

일반적인 설계 예

애플리케이션
• 고속, 고해상도 ADC, DAC 및 데이터 수집 시스템 클럭킹
• 낮은 지터 클록 생성 및 분배
