클럭 & 타이밍 > 실리콘 오실레이터 > LTC6990

LTC6990
TimerBlox: 전압 제어 실리콘 발진기

LTC6990의 제품 특징
• 고정 주파수 또는 전압 제어 동작
  ∘ 고정: 단일 저항으로 주파수 프로그래밍, 최대 오차 1.5% 미만
  ∘ VCO: 2개 저항으로 VCO 중심 주파수 및 튜닝 범위 설정
• 주파수 범위: 488Hz~2MHz
• 2.25V~5.5V 단일 전원 동작
• 100kHz에서 72µA 소비 전류
• 500µs 스타트업 시간
• VCO 대역폭: 1MHz에서 300kHz 이상
• CMOS 로직 출력 소스/싱크 20mA
• 50% 듀티 사이클 구형파 출력
• 출력 활성화 (비활성화 상태일 때 로우 또는 Hi-Z 선택 가능)
• –55°C~125°C 동작 온도 범위
• 로우 프로파일 (1mm) SOT-23 (ThinSOT™) 및 2mm × 3mm DFN 패키지로 제공
• LTC6990 온라인 디자인 툴로 설계를 시작하려면 여기를 클릭하세요!

* 자동차 및 운송 애플리케이션용으로 설계된 AEC-Q100 데이터는 특정 패키지에 사용 가능합니다.

제품 설명
LTC®6990은 488Hz~2MHz의 프로그래밍 가능한 주파수 범위를 갖는 정밀 실리콘 발진기이다. LTC®6990은 고정 주파수 또는 전압 제어 발진기(VCO)로 사용할 수 있다. LTC6990은 TimerBlox® 범용 실리콘 타이밍 디바이스 제품군에 속한다.
단일 저항 RSET은 LTC6990의 내부 마스터 발진기 주파수를 프로그래밍한다. 출력 주파수는 이 마스터 발진기와 1에서부터 128까지 8개 설정으로 프로그래밍 가능한 내부 주파수 디바이더 NDIV에 의해 결정된다.

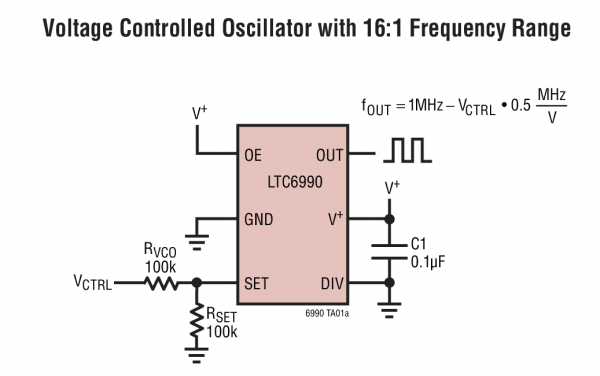

일반적인 설계 예




애플리케이션
• 저가 정밀 프로그래밍 가능 발진기
• 전압 제어 발진기
• 높은 진동, 높은 가속 환경
• 고정 크리스털 및 세라믹 발진기 대체
• 휴대형 및 배터리 구동 장치
