클럭 & 타이밍 > 위상 락 루프(PLL) > 정배수 PLL > LTC6945
LTC6945의 주요 특징
• 저잡음 정배수 PLL
• 350MHz~6GHz VCO 입력 범위
• -226dBc/Hz 표준화된 대역내 위상 잡음 플로어
• -274dBc/Hz 표준화된 대역내 1/f 잡음
• -157dBc/Hz 광대역 출력 위상 잡음 플로어
• 뛰어난 스퓨리어스 성능
• 출력 분배기(1~6, 50% 듀티 사이클)
• 저잡음 기준 버퍼
• 출력 버퍼 음소거
• 3.15V~5.25V의 차지 펌프 전원
• 250μA~11.2mA의 차지 펌프 전류
• 출력상태 구성가능
• SPI 호환 직렬 포트 제어
• PLL Wizard™ 소프트웨어 디자인 툴 지원
제품 설명
LTC6945는 위상 락 표시기, 차지 펌프, 정수 피드백 분배기 및 VCO 출력 분배기가 있는 위상 주파수 검출기 (PFD) , 기준 분배기를 포함하는 고성능 저잡음 6GHz PLL이다.
이 디바이스는 1~6 범위의 버퍼링된 프로그래밍 가능 VCO 출력 분배기를 제공한다. 차동 저잡음 출력 버퍼는 -6dBm~3dBm 범위의 사용자 프로그래밍 가능한 출력 전력을 가지며 디지털 입력 핀 또는 소프트웨어를 통해 정지될 수 있다.
저잡음 기준 버퍼는 일반적인 0dBm 구형파를 10MHz에서 250MHz까지 50Ω 임피던스로 직접 출력하거나 소프트웨어를 통해 디스에이블 할 수 있다.
초 저잡음 차지 펌프에는 VCO 모니터링에 유용한 고/저 전압 클램프를 선택할 수 있는 기능이 내장되어 있으며, V+/2 바이어스를 제공하도록 설정할 수도 있다.
모든 디바이스 설정은 SPI 호환 직렬 포트를 통해 제어된다.

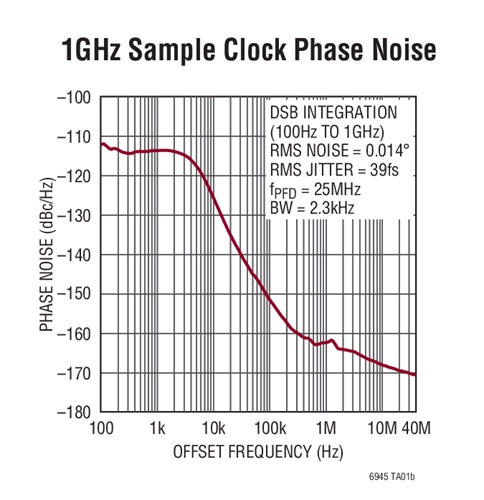

일반적인 설계 예
애플리케이션
• 무선 기지국 (LTE, WiMAX, W-CDMA, PCS)
• 광대역 무선 액세스
• 마이크로 웨이브 데이터 링크
• 군사 및 보안 라디오
• 테스트 및 측정기기
|
