• 사인파 신호를 로직 레벨로 최적화된 변환 기능 제공

• 4개의 로직 출력 타입으로 이용 가능:

o LVPECL (LTC6957-1)

o LVDS (LTC6957-2)

o 동상(In-Phase) & 보완적인 CMOS (LTC6957-3, LTC6957-4)

• 총 가산지터: <150fs_RMS

• 주파수 범위: DC~300MHz

• 3.3V 전원 동작

• 낮은 출력 스큐: 3ps Typical

• 12핀 MSOP & 3mm x 3mm DFN 패키지로 이용 가능

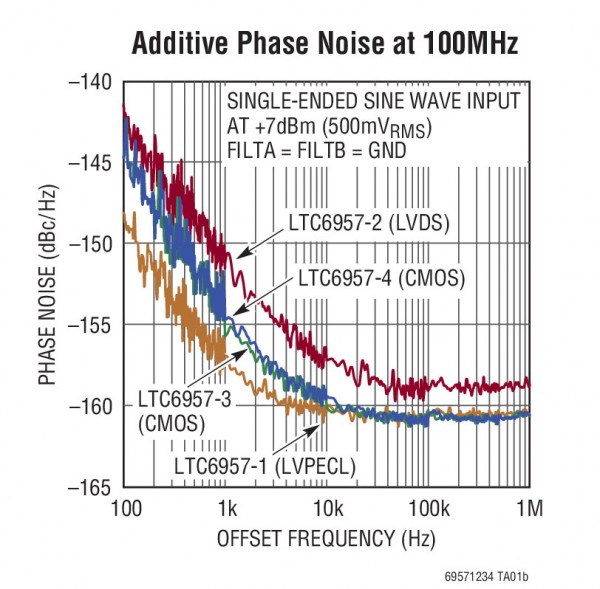

LTC는 DC~300MHz의 듀얼 출력 버퍼/ 드라이버/ 로직 트랜스레이터(제품명: LTC6957)를 출시했다고 밝혔다. 이 제품은 사인파를 낮은 위상 잡음 로직 레벨 신호로 변환시켜 주는 데 이상적이다. 기존 솔루션들은 상당한 양의 지터를 사용하지 않고는 이 같은 변환을 수행할 수 없었다. LTC6957은 12kHz~20MHz 통합 대역폭에서 45fs_RMS (LVPECL)의 극히 낮은 가산 지터와 200fs_RMS 미만의 전체 지터를 통해 DC에서 300MHz에 이르는 레퍼런스 주파수를 듀얼 LVPECL, LVD 또는 CMOS 출력으로 변환시킨다. 이 디바이스는 독자적이고, 안정적이면서 입력 단의 대역폭 제한 기능도 갖추고 있으며, 4-7dB까지 저속 슬루잉 신호에 대해 추가적인 위상 잡음을 지속적으로 개선시킨다.

LTC6957은 로직 레벨 신호까지 신호 유형을 변환시키기 위해 사용될 수 있으면서, 사인파에특히 뛰어난 성능을 제공한다. 선택형이면서, 대역 제한이 있는 입력단은 가장 낮은 가산 지터로 최적의 사인파 변환을 실현시킨다. 이 디바이스는 보드 수준의 동기화에서 시스템 클록 레퍼런스를 분배할 수 있는 시스템에 이상적이다. 이 제품은 최대 300MHz의 클록 속도를 이용해 ADC, DAC, DDS IC를 위한 클록 드라이버로 사용될 수도 있다.

LTC6957은 4 가지의 출력 로직 신호 타입으로 제공된다. LTC6957-1은 2개의 LVPECL 출력을 제공한다. LTC6957-2는 2개의 LVDS 로직 출력을 제공한다. LTC6957-3 및 LTC6957-4는 2개의 동상(in-phase) CMOS나 보완적인 CMOS 출력을 각각 제공하며, 3ps (typ)만큼 낮은 출력 스큐를 제공하기도 한다. 각 디바이스는 소형 RoHS-호환형의 12핀 MSOP 또는 3mm x 3mm DFN 패키지로 공급된다. 산업용 및 자동차 등급으로 주문할 수 있으며, 각각 -40°C~85°C 및 -40°C~125°C 의 작동 온도 범위를 지원한다. LTC6957은 생산 중이며, 1,000개 수량 기준으로 개당 3.60달러에서 시작한다.

• 시스템 기준 주파수 배분

• 고속 ADC, DAC, DDS 클럭 드라이버

• 군사 및 보안 라디오

• 저잡음 타이밍 트리거

• 광대역 무선 트랜시버

• 고속 데이터 수집

• 의료용 이미징

• 테스트 및 측정
