LTC6416의 주요 특징
• 2GHz –3dB 소신호 대역폭
• 300MHz ±0.1dB 대역폭
• 1.8nV/√Hz 출력 잡음
• 140MHz에서 등가 46.25dBm OIP3
• 최대 300MHz에서 등가 40.25dBm OIP3
• 140MHz, 2V_P-P 출력에서 –81dBc/–72dBc HD2/HD3
• 140MHz, 2V_P-P 출력 컴포지트에서 –84.5dBc IM3
• 300MHz, 2V_P-P 출력에서 –74dBc/–67.5dBc HD2/HD3
• 300MHz, 2V_P-P 출력 컴포지트에서 –72.5dBc IM3
• 프로그래밍 가능한 고속, 빠른 복구 출력 클램핑
• DC 커플링 신호 경로
• 2.7V~3.9V 단일 전원으로 동작
• 저전력: 3.6V에서 150mW
• 2mm × 3mm 10핀 DFN 패키지

제품 설명
LTC6416는 매우 낮은 출력 잡음과 300MHz 이상 탁월한 선형성으로 16비트 ADC를 구동하도록 설계된 차동 단위 이득 버퍼이다. 차동 입력 임피던스는 12kΩ이므로, 입력에 1:4 및 1:8 트랜스포머를 사용하여 추가적인 시스템 이득을 달성할 수 있다.

LTC6416은 외부 바이어싱이나 이득 설정 부품과 플로우스루 핀아웃이 없어 매우 쉽게 사용할 수 있다. 디바이스는 DC 커플링이 가능하며, –40mV의 공통 모드 출력 오프셋을 갖는다. 입력 신호를 AC 커플링하는 경우 LTC6416 입력 핀은 내부적으로 바이어스되어 V_CM 핀의 전압으로 설정되는 출력 공통 모드 전압을 제공한다.

또한 LTC6416은 출력 신호 스윙을 제한하는 고속의 빠른 복구 클램핑 회로를 포함한다. 하이 및 로우 클램프 전압은 모두 내부적으로 바이어스되어 최대 출력 스윙을 허용하지만, CLLO 및 CLHI 핀을 통해 사용자가 프로그래밍할 수도 있다.

전원 전류는 정격 42mA이며, LTC6416은 2.7V~3.9V 범위의 전원 전압으로 동작한다.

LTC6416은 10핀 3mm × 2mm DFN 패키지로 제공된다. 핀아웃은 리니어테크놀로지의 고속 12, 14, 16비트 ADC에 가까이 직접 배치할 수 있도록 최적화됐다.

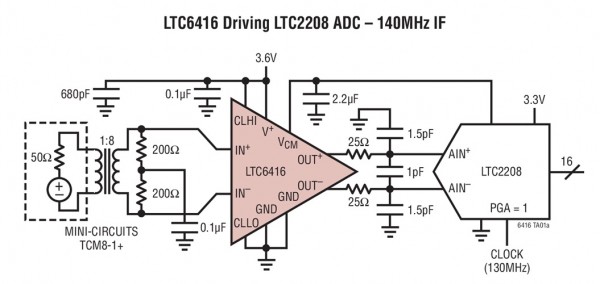

일반적인 설계 예

애플리케이션
• 차동 ADC 드라이버
• IF 샘플링 수신기
• 임피던스 트랜스포머
• SAW 필터 인터페이스
• CCD 버퍼
