LTC6409의 주요 특징
• 10GHz 이득 대역폭 곱
• 100MHz, 2V_P-P에서 88dB SFDR
• 1.1nV/√Hz 입력 잡음 밀도
• 입력 범위는 접지 포함
• 외부 저항으로 이득 설정 (최소 1V/V)
• 3300V/µs 차동 슬루율
• 52mA 소비 전류
• 2.7V~5.25V 공급 전압 범위
• 완전 차동 입/출력
• 조정 가능한 출력 공통 모드 전압
• 저전력 셧다운
• 소형 10핀 3mm × 2mm × 0.75mm QFN 패키지

제품 설명
LTC6409는 매우 빠른 속도의 낮은 왜곡을 갖는 차동 증폭기이다. 디바이스의 입력 공통 모드 범위는 접지를 포함하므로 접지 기준 입력 신호를 DC 커플링, 레벨 시프트 및 변환하여 ADC를 차동으로 구동할 수 있다.

이득 및 피드백 저항은 외부에 있으므로 각 애플리케이션에 맞춰 정확한 이득과 주파수  응답을 조정할 수 있다. 예를 들어 증폭기는 오버슈트 방지 구성으로 외부에서 보상할 수 있는데, 이는 특정 시간 영역 애플리케이션에 적합하다.

LTC6409는 1의 차동 이득에서 안정적이다. 이러한 특성은 이득이 바람직하지 않은 애플리케이션에서 낮은 출력 잡음을 제공한다. LTC6409는 52mA의 전류를 소비하며, 전류 소비를 100µA로 줄여주는 하드웨어 셧다운 기능을 제공한다.

LTC6409는 초소형 3mm × 2mm 10핀 무연 QFN 패키지로 제공되며, –40°C~125°C 온도 범위에서 동작한다.

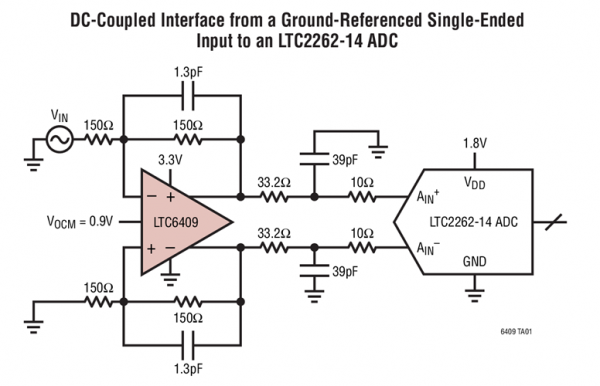

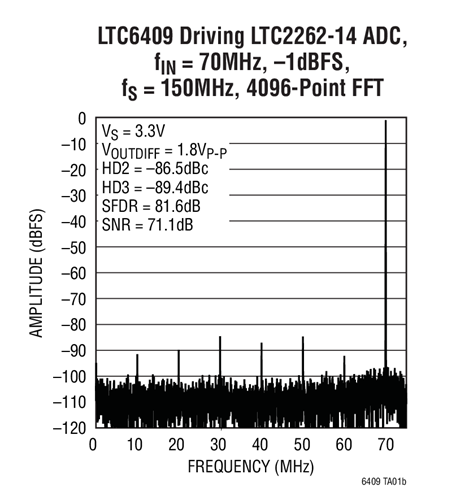

일반적인 설계 예

애플리케이션
• 차동 파이프라인 ADC 드라이버
• 고속 데이터 수집 카드
• 자동화된 테스트 장비
• 시간 영역 광전자파 분석기
• 통신 수신기
