증폭기 > 특수 증폭기 > 광 트랜스 임피던스 증폭기 > LTC6561
LTC6561의 주요 특징
• 2pF 입력 커패시턴스가 있는 220MHz -3dB 대역폭
• 싱글-엔드 출력
• 74kΩ 트랜스 임피던스 게인
• 200MHz에서의 4.8pA/√Hz 입력 전류 잡음 밀도 (2pF)
• 200MHz 이상에서 64nARMS 통합 입력 전류 잡음 (2pF)
• 선형 입력 범위 : 0μA ~ 30μA
• 과전류: 최대 ±400mA 이상
• 빠른 과부하 회복 : 12ns, 1mA
• 빠른 채널 스위치 오버 : 50ns 이하
• 단일 5V 전원
• 4-채널 전력 소비는 220mW
• 100Ω 부하에서 2VP-P 출력 스윙
• 4mm × 4mm, 24 핀 QFN 패키지
• 출력 MUX가 다중 4 채널 디바이스를 결합하여 4, 8, 12, 16, 24, 32 채널 솔루션 생성
제품 설명
LTC®6561은 220MHz 대역폭의 저잡음 4-채널, 트랜스 임피던스 증폭기 (TIA)이다. LTC6561 다중 채널 트랜스 임피던스 증폭기의 저잡음, 높은 트랜스 임피던스 및 낮은 전력 소모는 APD (Avalanche Photodiodes)를 사용하는 LIDAR 수신기에 이상적이다. 이 증폭기의 특징은 74kΩ 트랜스 임피던스 이득과 30μA 선형 입력 전류 범위를 갖는다. 총 커패시턴스가 2pF 인 APD 입력 회로를 사용하면 입력 전류 잡음 밀도는 200MHz에서 4.5pA/√Hz이다. 커패시턴스가 낮을수록 잡음 및 대역폭이 더 향상된다.
5V 단일 전원만 필요하며 이 디바이스의 전력 소모는 200mW만 소비한다. LTC6561의 출력 MUX와 함께 내부 4 대 1 MUX를 활용한다. 다중 4 채널 LTC6561 디바이스는 8, 12, 16 및 32 채널 APD 어레이와 직접 인터페이스 할 수 있다. LTC6561의 빠른 과부하 복구 및 신속한 채널 스위치 오버는 다중 APD가 있는 LIDAR 수신기에 적합하다. 이 제품의 단일 종단 출력은 100Ω 부하에서 2VP-P를 스윙 할 수 있다. 저 임피던스 op 증폭기-타입 출력은 백 터미네이션된 50Ω 케이블을 구동 할 수 있다.
LTC6561은 열 관리 및 낮은 인덕턴스를 위한 노출 패드가 있는 소형 4mm × 4mm 24 핀 무연 QFN 패키지로 제공된다.

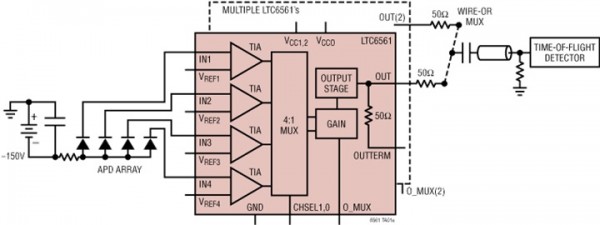

일반적인 설계 예
애플리케이션
• LIDAR 수신기
• 산업 이미징
|
