제품특징: LTC6091 & LTC6090-5

LTC6091

• 전원 범위: ±4.75V~±70V (140V)
• 0.1Hz~10Hz 잡음: 3.5µV_P-P
• 입력 바이어스 전류: 최대 50pA
• 낮은 오프셋 전압: 최대 1.25mV
• 낮은 오프셋 드리프트: 최대 ±5µV/°C
• CMRR: 최소 130dB
• 레일투레일 출력 단
• 출력 싱크 & 소스: 최소 20mA
• 12MHz 이득 대역폭 제품
• 21V/µs 슬루 레이트
• 11nV/√Hz 잡음 밀도
• 열 셧다운
• 4mm x 6mm 16핀 QFN 패키지

LTC6090-5

• 전원 범위: ±4.75V~±70V (140V)
• 0.1Hz~10Hz 잡음: 3.5µV_P-P
• 입력 바이어스 전류: 최대 50pA
• 로우 오프셋 전압: 최대1.25mV
• 로우 오프셋 드리프트: 최대 ±5µV/°C
• CMRR: 최소130dB
• 레일투레일 출력단
• 출력 싱크 & 소스: 최소 50mA
• 24MHz 이득 대역폭 제품
• 37V/µs 슬루 레이트
• 11nV/√Hz 잡음 밀도
• 열 셧다운
• 열 성능이 강화된 SOIC-8E 또는 TSSOP-16E 패키지에서 이용 가능

제품 설명

LTC는 최고 140V (±70V)의 전원 전압에서 동작하는 정밀 연산 증폭기 LTC6090 제품군과 이를 보완하는 제품 2종(제품명: LTC6091/ LTC6090-5)을 추가로 출시한다고 밝혔다. 듀얼 LTC6091은 개별적인 출력 디스에이블 핀을 갖추고 있어서, 고전압 멀티플렉스 애플리케이션에서 유용하게 사용된다. 비보상형의 단일 증폭기 LTC6090-5는 고속 성능을 제공하며 5 또는 그 이상의 이득에서 안정적이다.

LTC6090, LTC6090-5, LTC6091은 폭넓은 전원 범위, 고정밀, 저잡음의 특징이 결합되었다. 입력 오프셋 전압은 전체 동작 온도 범위에서 최대 1.25mV이며 낮은 주파수(1/f) 잡음은 0.1Hz~10Hz 범위에서 3.5µV_P-P 이다. CMOS 입력 구조는 85°C일 때 최대 50pA까지 입력 바이어스 전류를 유지시키며, LTC6090 제품군은 센서 회로 및 고입력 임피던스가 필요한 애플리케이션에 이상적이다.

비보상형 LTC6090-5는 24MHz 이득 대역폭 제품(GBP) 및 37V/µs 슬루 레이트를 제공한다. 반면, 이득 1 에서 안정적인 LTC6090 및 LTC6091은 12MHz 및 21V/µs를 제공한다. 소모 전류는 증폭기당 최대 3.9mA이다. 출력 단락회로 전류는 일반적으로 ±90mA이다. 열 플래그 핀(TFLAG)은 디바이스 접합 온도가 145°C를 초과할 때 신호를 보낸다. 이 핀은 동작시의 열 관리를 위해 출력 디스에이블 핀에 연결될 수 있다.

LTC6090 및 LTC6090-1은 8핀 SOIC 및 16핀 TSSOP 패키지에서 이용할 수 있다. LTC6091은 16핀 4mm x 6mm QFN 패키지에서 제공된다. 이러한 각각의 패키지는 노출형 패드를 포함하여 열 저항을 최소화한다. LTC6090 및 LTC6090-5의 각각 가격은 1,000개 수량 기준으로 개당 3.45 달러이며, LTC6091의 개별 가격은 1,000개 수량 기준으로 6.61달러에 책정되어 있다.

LTC6090은 0°C~70°C, -40°C~85°C,  -40°C~125°C의 3가지 온도 등급 범위에서 이용할 수 있다. LTC6091은 -40°C~85°C 및  -40°C~125°C 접합 온도 등급에서 이용할 수 있다.

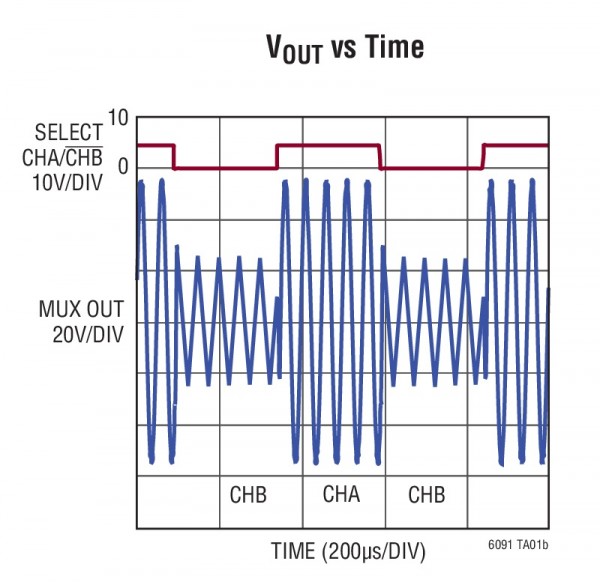

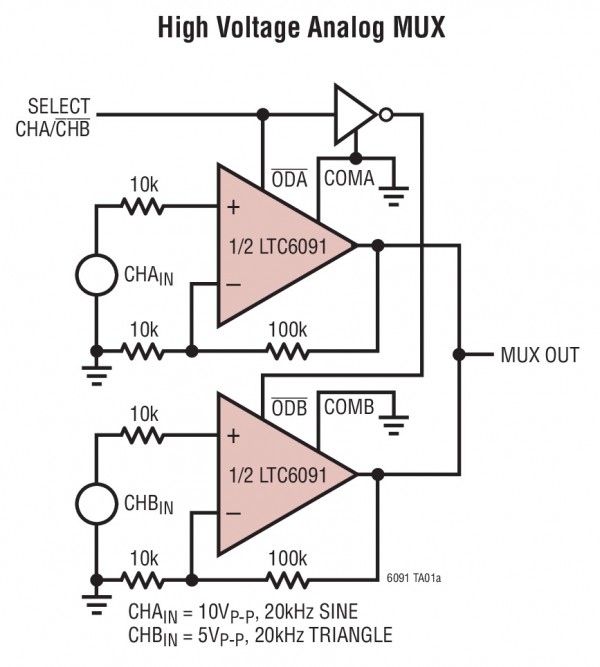

일반적인 설계 예

애플리케이션
• ATE
• 압전 드라이버
• 포토 다이오드 증폭기
• 고전압 레귤레이터
• 광 네트워킹
