제품 특징: LTC6363
• 100µV 최대 오프셋 전압
• 50nA 최대 입력 오프셋 전류
• 빠른 안정화: 780ns~18-Bit, 8VP-P 출력
• 1.9mA 소모 전류
• 2.9nV/√Hz 입력 리퍼 노이즈
• 2.8V (±1.4V)~11V (±5.5V) 전원 전압 범위
• 차동 레일 투 레일 출력
• 그라운드 포함하는 입력 커먼모드 범위
• 저 왜곡: 2kHz, 18VP-P 일 때 115dB SFDR
• 500MHz 이득 대역폭 제품
• 35MHz -3dB 대역폭
• 저전력 셧다운: 20µA (VS = 3V)
• 8핀 MSOP & 2mm × 3mm 8핀 DFN 패키지
제품설명
LTC는 고성능 16, 18, 20비트 SAR 및 델타-시그마 ADC를 구동하기 위해 최적화된 저전력, 고정밀, 완전 차동형 증폭기(제품명: LTC6363)을 출시했다. 100µV 최대 입력 오프셋 전압과 2.9nV/√Hz 입력 리퍼 전압 노이즈를 제공하는 LTC6363은 10V 전원에서 19mW만을 소모한다. 이 제품은 단일 종단 신호를 차동 출력으로 변환할 수 있거나 완전 차동 방식으로 사용될 수 있으며, 780ns 시간 내에 8VP-P 차동 출력 단계에서 18비트 해상도로 안정화된다. 4개의 외부 저항은 LTC6363 이득을 설정한다. 고도로 매칭된 쿼드 저항인 LT5400 제품군은 뛰어난 선형성을 달성하기 위해 사용될 수 있다. LTC6363은 단위 이득, 높은 이득 또는 이득 감쇄로 구성되어도 안정도가 유지된다.
LTC6363은 2.8V~11V 전원으로 동작한다. 출력은 레일투레일이며, VOCM 핀은 LTC2378-20과 같은 정밀한 20비트 SAR ADC의 입력 범위로 최적의 매칭을 위해 출력 커먼모드 전압을 설정한다.
LTC6363은 -40°C~85°C 및 -40°C~ 125°C 온도 범위로 규정되었으며, MSOP-8 및 2mm x 3mm DFN 패키지에서 이용할 수 있다. 가격은 1,000개 수량 기준으로 2.49달러로 책정되었다.

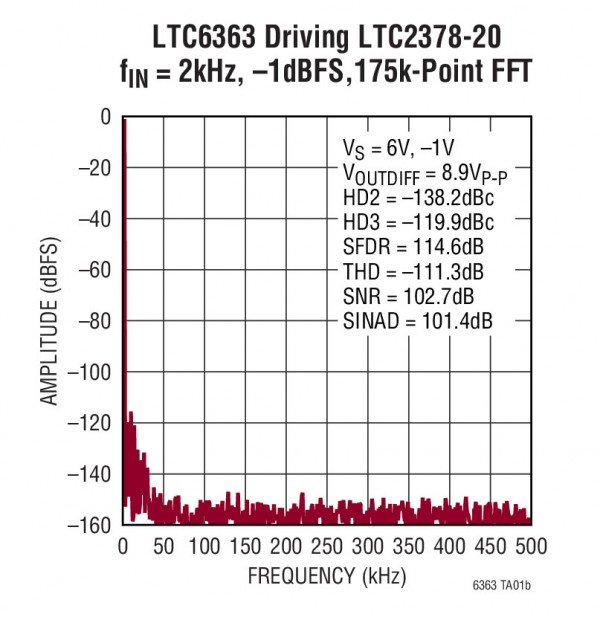

일반적인 설계 예
애플리케이션
• 20비트, 18비트 및 16비트 SAR ADC 드라이버
• 단일 종단(SE) - 차동 변환
• 저전력 파이프 라인 ADC 드라이버
• 차동 라인 드라이버
• 배터리 구동 계측기
|
