증폭기 > 특수 증폭기 > 전류 감지 증폭기 > LTC6115
LTC6115의 주요 특징
전류 감지
• 공급 전압 범위 : 5V~100V
• 낮은 오프셋 전압 : ±500μV(최대)
• 1μs 응답 시간
• 2개의 저항으로 구성 가능한 이득
• 낮은 입력 바이어스 전류 : 170nA(최대)
• PSRR : 118dB(최소)
• 낮은 소비 전류 : 250μA
전압 감지
• 감지 범위 : 0V~100V
• 정밀 1MΩ 저항 분배기
• 낮은 전체 이득 오차 : ±0.15% (최대)
• 공급 전압 범위 : 2.7V~5.5V
• 낮은 소비 전류 : 57μA
• 작동 온도 범위 : -40°C~125°C
제품 설명
LTC6115는 고전압, 하이 사이드 전류 감지 증폭기 및 전압 감지 증폭기의 다양한 조합이다. 우수한 디바이스 특성으로 설계 유연성을 제공한다 : 전류 감지의 경우 최대 오프셋 전압이 ±500μV이고 전압 감지 총 이득 오차가 최대 ±0.15%이다.
LTC6115의 전류 감지 부분은 외부 감지 저항에 걸리는 전압을 감지하여 전류를 모니터링한다. 감지된 전압은 외부 저항 ROUT에 의해 전압으로 변환될 수 있는 출력 전류로 변환된다. 이 디바이스는 빠른 응답으로 인해 부하 전류 경고 및 차단 보호 제어를 위한 최상의 선택이다.
LTC6115는 또한 정확한 전압 모니터링을 위해 내부 1MΩ 저항 분배기와 정밀 전압 증폭기를 내장하고있다. 저항 감쇠 40은 VIN 핀에서 최대 100V까지 감지 할 수 있으므로 통신, 산업 및 자동차 애플리케이션에서 정밀 고전압 모니터링에 적합하다. 풀 스케일 출력 전압은 앰프의 레일-투-레일 출력의 사용을 최대화하기 위해 외부 게인 저항으로 구성 할 수 있다. LTC6115는 12-리드 MSOP 패키지로 제공된다.

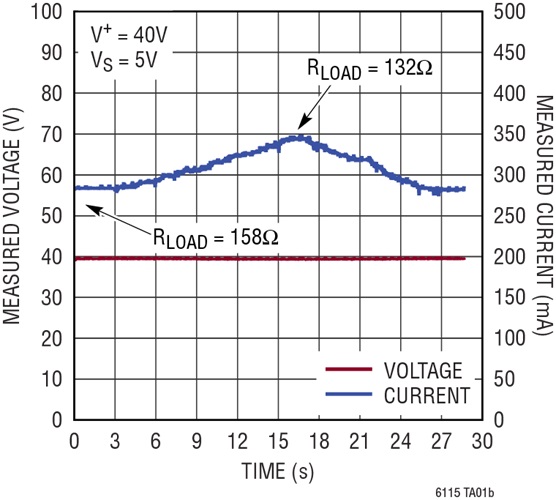

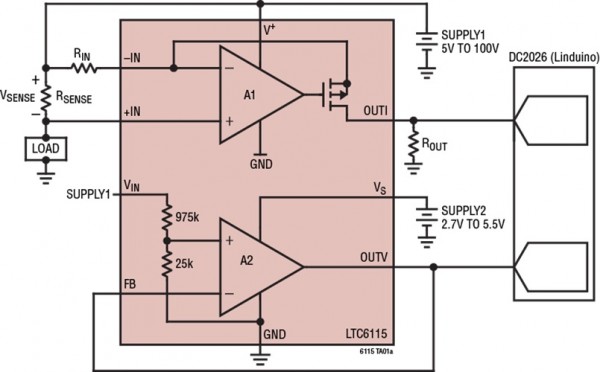

일반적인 설계 예
애플리케이션
• 전류 션트 측정
• 배터리 모니터링
• 전원 관리
• 자동차 감지 및 제어
• 산업용 모니터링
|
