LTC6432-15의 주요 특징:
• 동작 주파수 : 100kHz ~ 1.4GHz
• 출력 IP3 (150MHz)
  ∘ A등급 : +50.3dBm
  ∘ B 등급 : +47dBm
• 출력 P1dB : +22.7dBm
• 차동 전력 이득 : 15.9dB
• 잡음 지수 (150MHz) : 3.2dB

제품 설명
LTC는 15dB이득의 광대역 차동 앰프인 LTC6432-15를 출시했다고 밝혔다. 이 제품은 최대 +50.3dBm OIP3 (output third-order intercept), +22.7dBm의 매우 높은 OP1dB (output 1dB compression point), 그리고 150MHz에서 3.2dB의 잡음 지수를 제공한다. 고주파수에서 뛰어난 신호 대 잡음비를 제공하는 것 외에, 저주파수에서도 다이내믹 범위 성능을 유지하는 것이 특징이다. 이는 LTC6432-15의 첨단 SiGe 바이폴라 설계가 GaAs 또는 pHEMT FET 기반의 앰프에 비해 1/f 잡음 주파수 코너를 현저히 낮추기 때문이다. 따라서 잡음 지수는 다른 앰프 제품들이 20dB 이상인 반면, 이 제품은 100kHz에서 6.6dB 정도로 밖에 상승하지 않는다. LTC6432-15는 저주파 신호를 처리하는 많은 애플리케이션을 위해 유용한 대역폭과 다이내믹 범위 성능을 효과적으로 더 확대시킨다. 뿐만 아니라 LTC6432-15는 GaAs나 pHEMT 앰프와 비교해 온도, 공급 전압 범위 변화 및 디바이스-디바이스간에 월등한 안정성을 제공한다.

LTC6432-15의 높은 다이내믹 범위 및 저주파수로까지 확장된 대역폭 특징은 고속 샘플링 A/D 컨버터 드라이버, 케이블 네트워크, 앰프, 광대역 신호 소스 컨디셔닝, 레이더 수신 IF 앰프, SDR(소프트웨어 무선 기술), VHF/UHF 방송 라디오 및 RF 테스트 장비와 같은 다양한 앰프 애플리케이션에서의 유용성을 늘리고 성능을 향상시켜준다.

LTC6432-15 차동 입력 및 출력은 내부적으로 100Ω 터미네이션 되어 있다. 입력은 100kHz ~ 1.4GHz 범위에서 매칭되며, 전체 대역폭에서 10dB 미만의 반사 손실율을 보인다. 출력은 100kHz ~ 1GHz 범위에서 매칭된다. 이 앰프는 입력 및 출력단에 DC 블로킹 커패시터와 적절한 바이어싱을 위한 2개의 초크(choke), 그리고 출력 당 1개의 피드백 커패시터만 있으면 저주파수로까지 우수한 이득 평탄도를 더욱 늘릴 수 있다.

LTC6432-15는 단일 5V 공급 전압에서 동작하며, 166mA의 전력을 소모한다. 이 디바이스는 –40°C~85°C의 케이스 온도 범위에서 동작하도록 되어 있다. LTC6432-15는 2개 등급의 4mm x 4mm plastic QFN 패키지로 이용 가능하다: B 등급은 일반 성능의 제품이며, 1,000개 수량 기준으로 개당 3.69달러이다. 고성능 A 등급은 테스트를 거쳐 동작 성능이 보장되며, 개당 6.44달러이다. 두 제품 모두 현재 바로 구입이 가능하다.

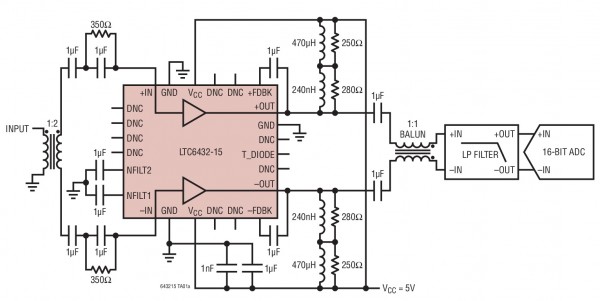

일반적인 설계 예

애플리케이션
• 차동 1GHz 대역폭 ADC 드라이버
• 광대역 테스트 계측기 증폭기
• 차동 IF 증폭기
• 50Ω / 75Ω 평형 IF 증폭기
