LTC6655의 제품 특징

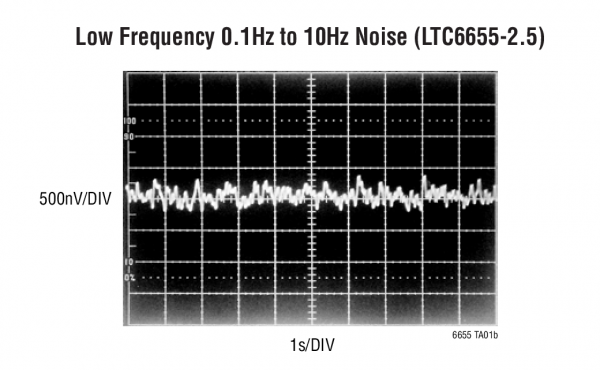

• 낮은 잡음: 0.25ppm_P-P(0.1Hz~10Hz) 625nV_P-P (LTC6655-2.5)
• 낮은 드리프트: 2ppm/°C 최대
• 높은 정확도: ±0.025% 최대
• 낮은 습도 감도 (LS8 패키지)
• 열 히스테리시스(LS8): 30ppm (–40°C~85°C)
• 장기 드리프트(LS8): 20ppm/√kHr
• –40°C, 25°C, 125°C에서 100% 테스트 완료
• 부하 레귤레이션: 10ppm/mA 미만
• 싱크 및 소스 전류: ±5mA
• 낮은 드롭아웃: 500mV
• 최대 공급 전압: 13.2V
• 저전력 셧다운: 최대 20µA 미만
• 사용 가능한 출력 전압: 1.25V, 2.048V, 2.5V, 3V, 3.3V, 4.096V, 5V
• 8핀 MSOP 및 높은 안정성의 밀폐형 5mm × 5mm LS8 패키지로 제공

제품 설명
LTC®6655는 탁월한 잡음 및 드리프트 성능을 제공하는 완벽한 정밀 밴드갭 전압 레퍼런스 제품군이다. 낮은 잡음과 드리프트는 계측 및 테스트 장비에 요구되는 고분해능 측정에 이상적이다. 또한 LTC6655는 –40°C~125°C의 전체 온도 범위에서 완벽하게 동작하므로 까다로운 자동차 및 산업용 애플리케이션에 적합한 성능을 보장한다. 또한 첨단 곡률 보정 기능을 통해 이 밴드갭 전압 레퍼런스는 2ppm/°C 미만의 드리프트와 예측 가능한 온도 특성, ±0.025%의 출력 전압 정확도를 달성함으로써 보정의 필요가 거의 또는 전혀 없다.

LTC6655는 출력 전압보다 단 500mV 이상 높은 전압에서부터 최대 13.2V까지 전력을 공급받을 수 있다. 소스 및 싱크 기능의 뛰어난 부하 레귤레이션은 탁월한 라인 제거와 결합해 넓은 범위의 동작 조건에서 일관된 성능을 보장한다. 저전력 애플리케이션을 위한 셧다운 모드가 제공된다.

LTC6655 전압 레퍼런스는 8핀 MSOP 패키지 및 8핀 LS8 패키지로 제공된다. LS8은 우수한 안정성을 제공하는 5mm × 5mm 표면 실장 밀폐형 패키지이다.

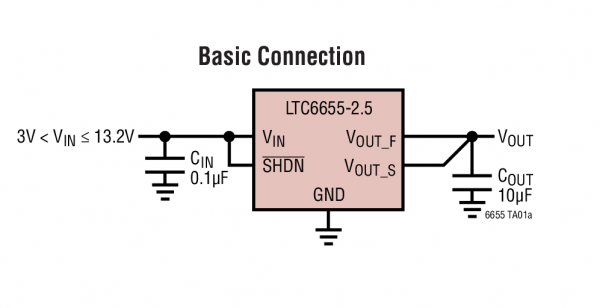

일반적인 설계 예

애플리케이션
• 계측 및 테스트 장비
• 고분해능 데이터 수집 시스템
• 중량 계측기
• 정밀 배터리 모니터
• 정밀 레귤레이터
• 의료용 장비
