LT6657의 제품 특징
• 낮은 드리프트
  ∘ A 등급: 1.5ppm/°C 최대
  ∘ B 등급: 3ppm/°C 최대
• 낮은 잡음:
  0.5ppm_P-P (0.1Hz~10Hz)
  0.8ppm_RMS (10Hz~1kHz)
• 최대 40V까지 넓은 전원 범위
• 소스 및 싱크: 10mA 최소
• 라인 레귤레이션: 0.2ppm/V
• 부하 레귤레이션: 2µV/mA
• 역 전원 보호
• 역 출력 보호
• 저전력 셧다운: <4µA Max
• 1.25V 옵션을 위한 1.5V 최소 전원
• 열 보호
• 션트 모드에서 동작 가능
• 네거티브 레퍼런스로 구성 가능
• 사용 가능한 출력 전압 옵션: 1.25V, 2.5V, 3V, 4.096V, 5V
• MSOP-8 패키지

* 자동차 및 운송 애플리케이션용으로 설계된 AEC-Q100 데이터는 특정 패키지에 사용 가능합니다.

제품 설명
LT®6657은 견고한 동작 특성과 극히 낮은 드리프트 및 저잡음을 결합한 정밀 전압 레퍼런스이다. 첨단 곡률 보상 기능을 사용하는 이 밴드갭 레퍼런스는 예측 가능한 온도 특성과 함께 1.5ppm/°C 드리프트와 0.1%의 초기 전압 정확도를 달성한다. 또한 0.5ppm_P-P 잡음과 매우 낮은 온도 사이클링 히스테리시스를 제공한다.

LT6657은 출력 전압보다 단 50mV 이상 높은 전압에서부터 최대 40V까지 전력을 공급받을 수 있는 낮은 드롭아웃 레퍼런스이다. 버퍼형 출력은 낮은 출력 임피던스와 정밀한 부하 레귤레이션으로 ±10mA의 출력 드라이브를 지원한다. 높은 싱크 전류 성능은 포지티브 레퍼런스와 동일한 정밀함으로 네거티브 전압 레퍼런스로 동작할 수 있게 한다. 이 부품은 역 배터리 조건에서도 안전하며, 과부하 조건에서 출력이 단락 회로 및 열 셧다운될 때 전류 보호를 제공한다. 또한 셧다운이 포함되어 있어 빠른 턴온이 가능하면서 전력을 감소시킬 수 있다.

LT6657은 –40°C~125°C의 전체 온도 범위에서 동작하며, 8핀 MSOP 패키지로 제공된다.

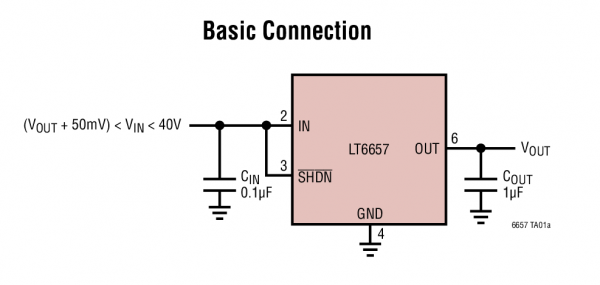

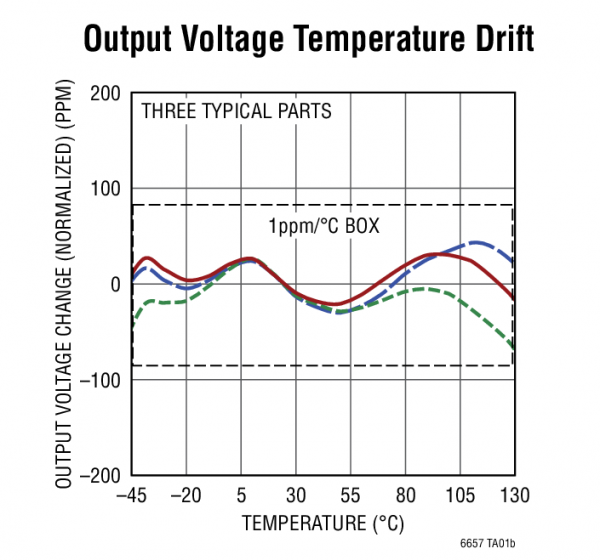

일반적인 설계 예

애플리케이션
• 고온 상업용
• 높은 분해능의 데이터 수집 시스템
• 계측 및 공정 제어
• 자동차 제어 및 모니터링
• 의료 장비
• 션트 및 네거티브 전압 레퍼런스
