아날로그 제품 > 정밀 저항기 네트워크 > LT5400
LT5400의 제품 특징
• 뛰어난 매칭
∘ A 등급: 0.01% 매칭
∘ B 등급: 0.025% 매칭
• 0.2ppm/°C 매칭 온도 드리프트
• ±75V 동작 전압 (±80V Abs Max)
• 8ppm/°C 절대 저항 값 온도 드리프트
• 장기 안정성: 2000시간에서 2ppm 미만
• –55°C~150°C의 동작 온도
• 8핀 MSOP 패키지
* 자동차 및 운송 애플리케이션용으로 설계된 AEC-Q100 데이터는 특정 패키지에 사용 가능합니다.
제품 설명
LT®5400은 전체 온도 범위에서 탁월한 매칭 규격을 갖는 쿼드 저항 네트워크이다. 또한 LT5400을 차동 앰프로 구성하는 경우에도 높은 매칭이 설정된다. 이러한 향상된 매칭 규격은 독립적으로 매칭되는 저항보다 최대 2배 더 우수한 CMRR 성능을 보장한다.
4개의 모든 저항은 개별적으로 액세스하고 바이어싱할 수 있기 때문에 LT5400은 매칭된 저항으로부터 많은 이점을 얻을 수 있는 모든 애플리케이션에 편리하게 광범위하게 적용할 수 있다.
이들 저항 네트워크는 높은 정확도의 차동 앰프, 전압 레퍼런스 및 브리지 회로에 요구되는 정밀한 비율계량 안정도를 제공한다.
LT5400은 공간 절약형 8핀 MSOP 패키지로 제공되며, –55°C~150°C의 온도 범위에서 동작한다.

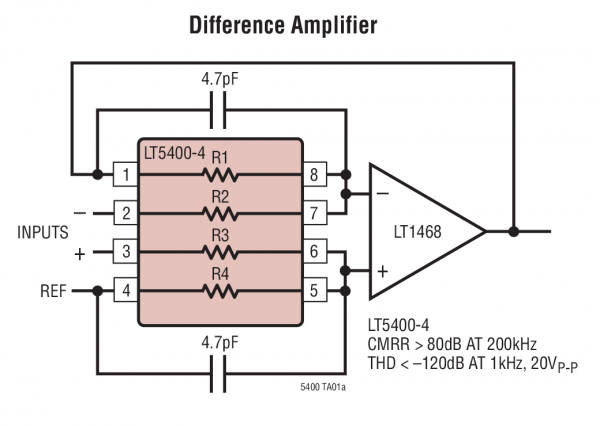

일반적인 설계 예
애플리케이션
• 차동 앰프
• 레퍼런스 디바이더
• 정밀 덧셈/뺄셈
|
