전원 관리 > 스위칭 레귤레이터 > 초저 노이즈 레귤레이터 > LT8609S
LT8609S의 주요특징
• 사일런트 스위처(Silent Switcher®) 2 아키텍처
∘ 모든 PCB에서 초저 EMI/EMC 방출
∘ PCB 레이아웃 영향을 받지 않음
∘ 내부 바이패스 커패시터로 EMI 방출 감소
∘ 확산 스펙트럼 변조 옵션
• 넓은 입력 전압 범위: 3.0V~42V
• 초저 무부하 버스트 모드(Burst Mode®) 동작
∘ 12VIN에서 3.3VOUT로 레귤레이트하는 동안 2.5µA 미만 IQ
∘ 출력 리플 10mVP-P 미만
• 고효율 2MHz 동기식 동작

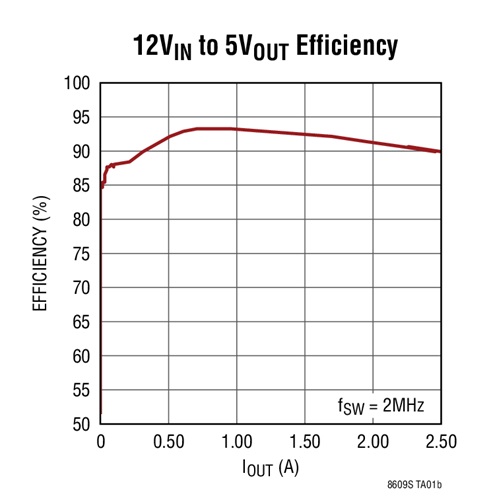

∘ 1A, 12VIN~5VOUT에서 93% 이상 효율
• 2A 최대 연속 출력, 3A 피크 과도 출력
• 빠른 최소 스위치-온 타임: 45ns
• 조정 및 동기화 가능: 200kHz~2.2MHz
• 소형 인덕터 사용 가능
• 낮은 드롭아웃
• 피크 전류 모드 동작
• 내부 보상
• 출력 소프트 스타트 및 트래킹
• 소형 16핀 3mm × 3mm LQFN 패키지
제품 설명
LT8609S는 초소형의 고효율 고속 동기식 모노리식 스텝다운 스위칭 레귤레이터이며, 단 1.7µA의 비스위칭 무부하 전류를 소비한다. LT8609S는 3A의 피크 부하(<1sec)에서 2A의 연속 전류를 공급할 수 있어 높은 과도 부하를 필요로 하는 GSM 트랜시버와 같은 애플리케이션을 지원할 수 있다. 모든 필요한 회로와 함께 상단 및 하단 스위치가 포함돼 외부 부품의 필요를 최소화한다.
낮은 리플 버스트 모드 동작은 출력 리플을 10mVP-P 미만으로 유지하면서 매우 낮은 출력 전류까지 높은 효율을 제공한다. SYNC 핀을 사용하면 외부 클록에 동기화하거나 낮은 EMI 동작을 위해 스위칭 주파수의 확산 스펙트럼 변조를 구현할 수 있다. 또한 피크 전류 모드 토폴로지를 채택한 내부 보상으로 소형 인덕터 사용이 가능하고 빠른 과도 응답과 우수한 루프 안정성을 갖는다. EN/UV 핀은 높은 정확도의 1V 임계값을 가지며, VIN 저전압 록아웃을 프로그래밍하거나 LT8609S 셧다운하는 데 사용할 수 있어 입력 전원 전류를 1µA로 낮출 수 있다.
TR/SS 핀의 커패시터는 스타트업 시 출력 전압 램프 레이트를 프로그래밍하며, PG 플래그는 VOUT이 프로그래밍된 출력 전압의 ±8.5% 이내에 있거나 오류 조건에 있을 경우 신호를 보낸다. LT8609S는 소형 16핀 3mm × 3mm LQFN 패키지로 제공된다.

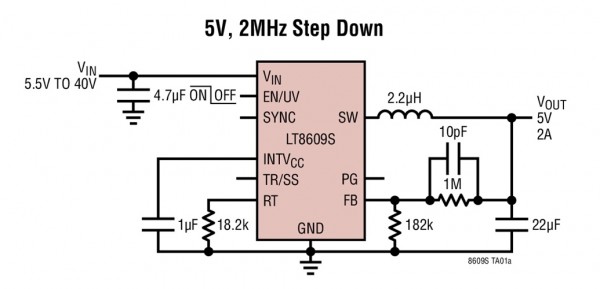

일반적인 설계 예
애플리케이션
• 범용 스텝다운
• 낮은 EMI 스텝다운
|
