전원 관리 > LDO 리니어 레귤레이터 > LDO 플러스 > LT3055

LT3055
45V 500mA LDO
25µVRMS 잡음, 프로그램 가능한 전류 제한 & 진단 정보 기능 제공
LT3055의 주요 특징
• 출력 전류: 500mA
• 드롭아웃 전압: 350mV
• 입력 전압 범위: 2V~45V
• 프로그램이 가능한 정밀 전류 제한 기능: ±5%
• 프로그램이 가능한 최소 IOUT 검출기
• 출력 전류 모니터: 1/500th of IOUT
• 오류 지시기: 전류 제한, 최소 IOUT 또는 열 제한
• 저잡음: 25µVRMS (10Hz to 100kHz)
• 조절가능한 출력: 0.6V~40V
• 출력 전압 턴온 오버슈트 제한하는 레퍼런스 소프트 스타트 기능
• 출력 톨러런스: 전체 라인, 부하 및 온도조건에서  ±2%
• 낮은 ESR 조건 에서 안정적. 세라믹 출력 커패시터 (최소 3.3µF)
• 셧다운 전류: <1µA
• 역 배터리 & 역 전류 보호 기능
• 열 제한 보호 기능
• 16핀 3mm × 4mm DFN & MSOP 패키지

제품 설명
LTC는 고전압, 저잡음, 로우 드롭아웃 전압 리니어 레귤레이터(제품명: LT3055)를 출시한다고 밝혔다. 이 제품은 정밀, 프로그램이 가능한 전류 제한 회로, 진단 성능을 제공한다. 디바이스는 최대 부하조건에서 350mV 드롭아웃 전압 및 최대 500mA 출력 전류를 제공한다. LT3055는 2V~45V의 폭넓은 입력 전압 범위를 제공하며, 0.6V~40V 범위에서 조절 가능한 출력 전압을 제공한다. REF/BYP 핀의 단일 커패시터는 프로그램이 가능한 저잡음 동작을 제공하여, 10Hz~100kHz의 폭넓은 대역폭에 걸쳐 25µVRMS 에 불과한 저잡음 동작을 실현한다. 또한 레퍼런스 소프트 스타트 기능도 제공하여, 턴온시 출력 전압의 오버슈트를 방지한다. 출력 전압 톨러런스는 라인, 부하 및 전체온도조건에서 ±2% 로 정밀도가 매우 우수하다.

LT3055는 진단 및 안전 측면에서 다양한 기능을 제공한다. IMAX 핀의 레지스터는 전류 제한을 프로그램하며, 전체 입력 전압 및 온도 범위에서 ±5% 정밀도를 제공한다. IMIN 핀의 레지스터는 최소 출력 전류 디텍터를 프로그램하며, 회로 개방 조건을 확인하는데 유용하다. 게다가, 전류 모니터 기능은 IMIN 핀에 실제 출력 전류의 1/500 에 해당되는 전류를 발생시킨다. 따라서 사용자는 출력 전류를 측정할 수 있거나 디바이스의 소비전력을 측정할 수 있다. 로직 오류 핀은 LT3055가 전류 제한 (FAULT2) 일 경우, 최소 동작 전류 (FAULT1) 이하에서 동작할 경우, 또는 열 제한 기능 (FAULT1 및 FAULT2 모두) 일 경우에 Low 로 표시 된다. TEMP 핀은 다이 온도를 가리킨다. 게다가, LT3055의 내부 보호 회로는 역 배터리 보호 기능, 역 출력 보호 기능, 역 전류 보호 기능, 내부 디폴트 전류 제한 기능, 열 제한 기능을 포함한다.

LT3055는 소형, 저가의 3.3µF 세라믹 출력 커패시터 조건에서, 안정성과 과도 응답 특성이 최적화 될 수 있다.  다른 일반적인 레규레이터와 달리, 소형 외장 커패시터에는 직렬 저항(ESR)을 추가하지 않고 사용될 수 있다. LT3055의 폭넓은 입력 및 출력 전압 범위, 고속 과도응답, 65µA 및 1µA 미만 (셧다운시)의 낮은 대기 전류(동작) 등의 특징은 능동 안테나 전원, 산업용 파워서플라이, 최적의 동작시간을 요구하는 배터리 구동식 시스템 및 진단 기능 및 보호 기능을 포함하는 고신뢰성 전원 공급장치에 최적의 선택을 제공한다.

LT3055는 열 성능이 강화된 16핀 3mm x 4mm DFN 과 16핀 MSOP 패키지로 공급되며, 컴팩트한 풋프린트 특징을 제공한다. E 등급 및 I 등급 버전은 -40°C~+125°C의 동작 접합 온도 범위에서 이용할 수 있으며, MP 등급 버전은 -55~+125°C (MSOP 패키지에만 해당)에서 이용할 수 있다. 1,000 개 수량 기준으로 E 등급의 경우 개당 2.20 달러에 책정되어 있다.

일반적인 설계 예

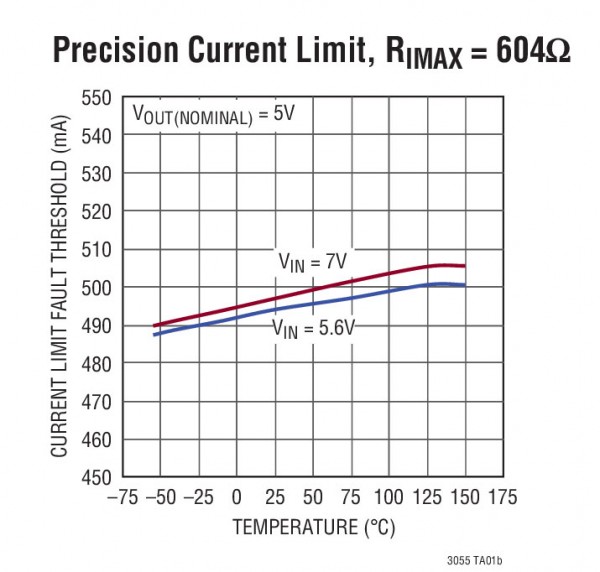

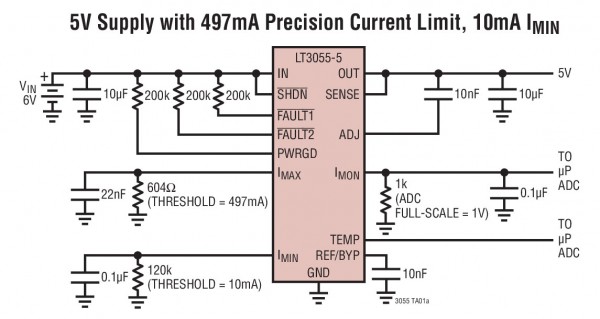

LT3055-1.jpg LT3055-2.jpg

애플리케이션
• 보호된 안테나 전원
• 자동차 텔레매틱스
• 산업용 애플리케이션(트럭, 지게차 등)
• 높은 신뢰성 애플리케이션
• 잡음에 민감한 RF 또는 DSP 전원
