전원 관리 > LDO 리니어 레귤레이터 > LDO 플러스 > LT3061
LT3061의 제품 특징
• 입력 전압 범위: 1.6V~45V
• 출력 전류: 100mA
• 출력 방전
• 대기 전류: 45µA
• 드롭아웃 전압: 250mV
• 저잡음: 30µVRMS (10Hz~100kHz)
• 조정 가능한 출력 (VREF = 600mV)
• 고정 출력 전압: 3.3V, 5V
• 출력 허용오차: 전체 부하, 라인 및 온도에서 ±2%
• 단일 커패시터로 레퍼런스 소프트 스타트 및 출력 잡음 감소
• 셧다운 전류: 3µA 미만
• 역 배터리 보호 기능
• 전류 제한 폴드백 및 열 제한 보호
• 8핀 2mm × 3mm DFN 및 MSOP 패키지
제품 설명
LT3061은 1.6V~45V의 전원 범위에서 동작하고 고정 출력 및 조정 가능한 출력 버전으로 제공되는 마이크로전력, 낮은 드롭아웃(LDO) 선형 레귤레이터이다. 이 디바이스는 정격 250mV의 드롭아웃 전압 특성을 가지며 100mA의 출력 전류를 제공한다. 단일 외부 커패시터는 프로그래밍 가능한 저잡음 레퍼런스 성능과 출력 소프트 스타트 기능을 제공한다. LT3061의 대기 전류는 단 45µA에 불과하며, 최소 3.3µF의 출력 커패시터로 신속한 과도 응답을 제공한다. 셧다운 시 대기 전류는 3µA 미만이며, 레퍼런스 소프트 스타트 커패시터가 리셋된다.
LT3061은 SHDN 또는 IN이 로우로 구동될 때 출력을 방전하는 NMOS 풀다운 회로를 내장하고 있다. 내부 보호 회로는 역 배터리 보호, 역 전류 보호, 폴드백 기능을 갖춘 전류 제한 및 열 셧다운을 포함한다.
LT3061은 3.3V 및 5V의 고정 출력 전압으로 제공되며, 조정 가능한 디바이스로 600mV 레퍼런스에서부터 최대 19V의 출력 전압 범위가 제공된다. LT3061은 열성능 강화된 8핀 2mm × 3mm DFN 및 MSOP 패키지로 제공된다.

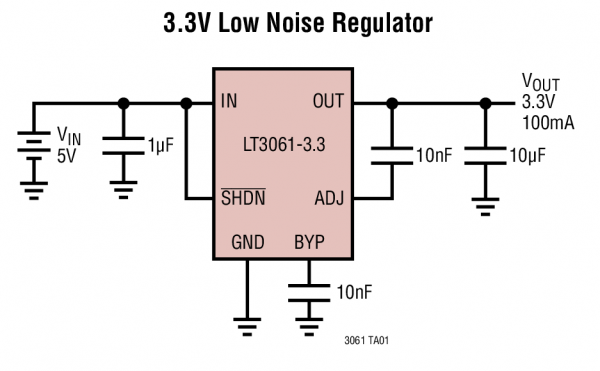

일반적인 설계 예
애플리케이션
• 배터리 구동 시스템
• 자동차 전원장치
• 산업용 전원장치
• 항공기 전원장치
• 휴대형 계측기
|
