제품특징: LTC3877
• 10mV 출력 전압 해상도 & 동작온도에서 ±1% 정확도 제공하는 6비트 병렬식 VID 입력
• 2개의 출력이 병렬화되어 있을 경우 ±2.5% 미만의 전류 불일치
• 듀얼 고속 차동 리모트 V_OUT 감지 증폭기
• 폭넓은 V_IN 범위: 4.5V~38V
• V_OUT 범위: VID 제어 기능이 가능할 경우 0.6V~1.23V
• V_OUT 범위: VID 제어 기능이 없을 경우 0.6V ~5V
• 최고 12개의 위상 동작
• 선택가능한 고정 동작 주파수: 250kHz~1MHz
• 최소 온타임: 40ns
• 0.3mΩ만큼 낮은 서브밀리옴 DCR전류 감지
• 매우 낮은 로우 지터를 제공하는 혁신적인 DCR 감지 전류 모드
• 10mV~150mV의 조절 가능한 전류 감지 임계값
• 온도 보정
• 출력 전압 트랙킹 또는 프로그램 가능한 소프트스타트
• 과전압 보호 및 단락회로 소프트 복구 기능
• 2개의 파워굿 출력 신호
• 7mm X 7mm QFN-44 패키지

제품설명
LTC는 듀얼 출력 다중위상 싱크로너스 스텝다운 DC/DC 컨트롤러(제품명: LTC3877)를 출시했다고 발표했다. 이 제품은 10mV 출력 전압단 해상도를 실현시키는 6비트 전압 VID(voltage identification) 제어 기능을 갖추고 있다. 이 기능은 엄격한 입력 전압 요건으로FPGA 및 ASIC에 전력을 공급할 때 필수적인 기능이다. LTC3877은 4.5V~38V의 입력 전압 범위에서 동작하며 VID를 사용할 때 0.6V~1.23V의 고정 출력 전압을 생성하고 VID를 사용하지 않을 경우 최고 5 V를 사용한다. 최대 12개의 위상은 병렬로 만들 수 있으며 각 채널마다 클록의 위상을 다르게 할 수 있어 필터링을 최소화할 수 있다. 출력을 병렬화시킬 때, LTC3877은 위상 간 ±2.5% 이상의 전류 불일치를 유지하여, 최고 300 A로 높은 고전류 요건에 이상적이다. 애플리케이션은 고전류 전력 배분, 리던던트(n+1) 전원, 산업용 시스템 및 프로세서 전력을 포함한다.

LTC3877은 -40°C ~125°C 온도 범위에서 ±1% 출력 전압 정밀도(내부 저항 디바이더 및 차동 리모트 감지 증폭기 오류)를 유지한다. 듀얼 온보드 차동 증폭기는 두 가지 출력을 위해 원격으로 출력 전압 감지를 실현시킨다. 높은 동작 주파수에서 높은 스텝다운 비율은 40ns의 최소 온타임으로 가능하다. LTC3877은 250kHz ~1MHz 범위에서 선택 가능한 고정 동작 주파수를 갖거나 또는 외부 클록으로 동기화될 수 있다. 강력한 1.1° 온보드의 모든 N채널 게이트 드라이버는 MOSFET 스위칭 손실을 최소화시킨다.

LTC3877은 트루 전류 모드에서 동작하며 신호대잡음 비율의 전류 감지 신호를 향상시키는 혁신적인 감지 회로로 매우 낮은   DCR(DC resistance) 파워 인덕터를 0.3m°까지 낮추어 사용할 수 있다. 이 감지 회로는 낮은 DCR 저항 애플리케이션과 일반적으로 관련된 스위칭 지터를 획기적으로 감소시킨다. 조정 가능한 전류 제한 기능은 10mV~30mV의 매우 낮은 감지 전압으로 구성될 수 있어 전력 손실을 최소화할 수 있다.  DCR 온도 보정은 광범위한 온도 범위에서 정전류 제한 임계값을 유지한다. 추가적인 기능에는 조정가능한 소프트스타트 또는 트랙킹, 폴드백 전류 제한, 단락회로 소프트 복구, 출력 과전압 보호, 2개의 파워 굿 출력 전압 신호를 포함한다.

LTC3877은 44핀 7mm x 7mm QFN 패키지로 이용할 수 있다. 가격은 1,000개 수량 기준으로 개당 3.94달러로 책정되어 있다.

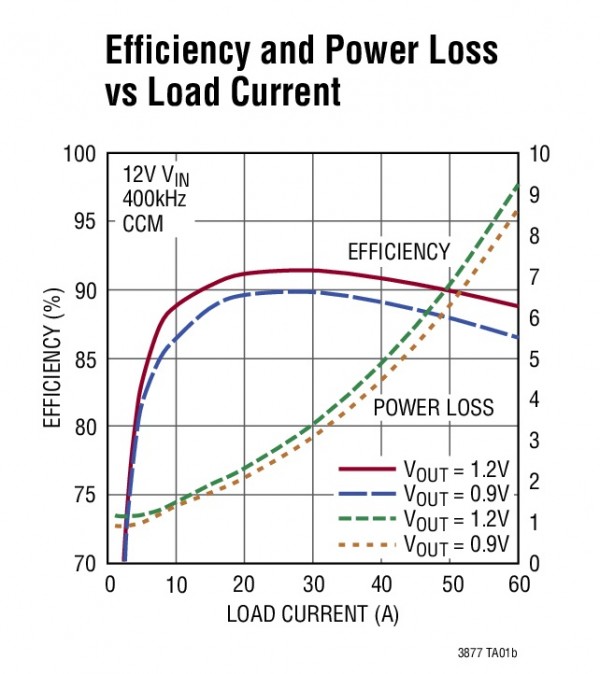

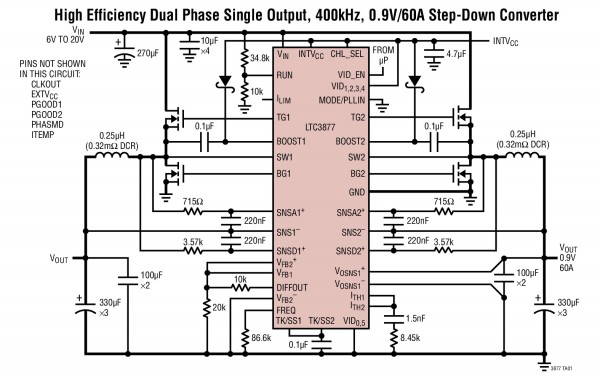

일반적인 설계 예

애플리케이션
• FPGA 및 프로세서 전원
• 서버 및 컴퓨팅
