제품특징: LT3065
• 출력 전류: 500mA
• 드롭아웃 전압: 300mV
• 입력 전압 범위: 1.8V~45V
• 프로그램 가능한 정밀 전류 제한: ±10%
• 낮은 대기 전류: 55µA
• 파워 굿 플래그
• 저잡음: 25µVRMS (10Hz~100kHz)
• 조절가능한 출력 전압: 0.6V~40V
• 레퍼런스 전압의 소프트스타트 및 출력 잡음을 낮춰주는 단일 커패시터
• 출력 톨러런스: 전체 라인, 부하 & 온도 조건에서 ±2%
• 낮은 ESR, 세라믹 출력 커패시터로 안정화 (3.3µF 최소)
• 전류 제한 폴드백 보호 기능
• 셧다운 전류: <1µA
• 역 배터리 & 온도 제한 보호 기능
• 10핀 3mm × 3mm DFN & 12핀 MSOP 패키지
제품 설명
LTC는 정밀, 프로그램 가능한 전류 제한, 파워 굿 플래그를 제공하는 고전압, 저잡음, 로우 드롭아웃 전압 리니어 레귤레이터 (제품명: LT3065)를 출시했다고 밝혔다. 이 디바이스는 전체 부하에서 300mV 드롭아웃 전압으로 최고 500mA 출력 전류를 제공한다. 이 제품은 폭넓은 1.8V~45V 입력 전압의 특징을 제공하며 출력 전압은 0.6V~40V 범위에서 조절 가능하다. 단일 REF/BYP 핀 커패시터는 10Hz~100kHz 대역폭에 대해 25µVRMS 에 불과한 낮은 잡음 동작을 제공하며, 소프트 스타트 기능을 제공하여, 턴온시 출력 전압 오버 슈트를 방지한다. 출력 전압 톨러런스는 전체 라인, 부하, 온도조건에서 ±2% 로 매우 정확하다.

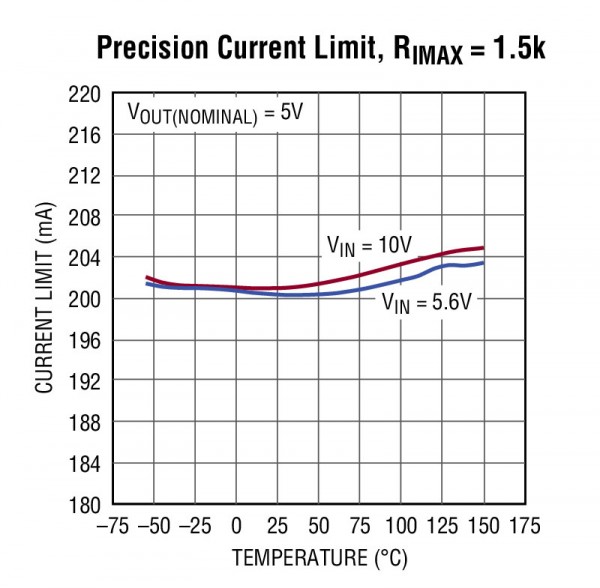

LT3065는 매우 작고, 저가형의 3.3µF 세라믹 출력 커패시터로 동작하며, 안정성 및 과도 응답을 최적화시킨다. LT3065 PWRGD 플래그는 출력 조절을 표시한다. 하나의 저항은 외부 정밀 전류 제한 기능(온도에서 ±10%)을 프로그램 한다. 게다가, 이 디바이스의 내부 보호 회로는 역 배터리 보호기능, 역 출력 보호, 역 전류 보호, 폴드백 기능의 전류 제한 기능, 열 제한 기능을 포함한다. 이 디바이스의 폭넓은 입력 및 출력 전압 범위, 빠른 과도 응답, 55µA (동작) 및 1µA 미만 (셧다운시)의 낮은 대기 전류는 산업용 파워 서플라이, 항공전자 파워 서플라이, 자동차 파워 서플라이, 배터리 구동식 시스템 및 최적의 동작시간을 요구하는 계측기, 더욱 광범위한 보호 기능을 요구하는 고신뢰성 파워 서플라이에 뛰어난 선택사항이 될 수 있다.
LT3065는 컴팩트한 풋프린트로 열 성능이 강화된 10핀 3mm x 3mm DFN 및 12핀 MSOP 패키지로 이용할 수 있다. E 및 I 등급의 버전은 -40°C~+125°C의 동작 접합 온도로 바로 이용할 수 있다. H 등급은 -40°C~+150°C 온도로 정격 되었으며 MP 등급은 -55~+150°C에서 규격화되었다. 1,000개 수량 기준으로 E 등급당 1.85달러에 책정되었다.

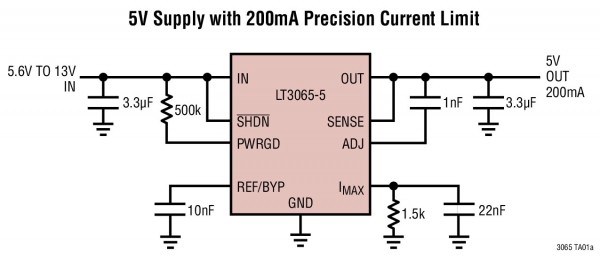

일반적인 설계 예
애플리케이션
• 배터리 구동 시스템
• 자동차 전원 공급 장치
• 산업용 전원
• 항공 전자 전원 공급 장치
• 휴대용 계측기
|
