LTC3765의 제품 특징
• 자가 구동(Self-Starting) 2차측 제어 지원
• Direct Flux Limit™로 포화 방지 보장
• 지연 조정 기능이 있는 액티브 클램프 드라이브
• 브리지 정류기를 내장해 별도의 게이트 드라이브 바이어스 전원 불필요
• 넓은 입력 전원 범위: 8V 및 최대 (외부 부품에 의해서만 제한)
• 빠른 스타트업을 위한 선형 레귤레이터 컨트롤러
• 고속 게이트 드라이버
• 조정 가능한 히스테리시스를 갖는 정밀 UVLO
• 과전류 보호
• 과열 보호
• 조정 가능한 스타트업 주파수 및 소프트 스타트
• 초소형 16핀 MSOP 패키지
제품 설명
LTC®3765는 자가 구동(self-starting) 2차측 제어 포워드 컨버터와 함께 사용하는 스타트업 컨트롤러 및 게이트 드라이버이다. LTC3766 2차측 동기식 포워드 컨트롤러와 결합하면 최소 디스크리트 부품으로 완벽한 절연형 전원공급장치를 구현할 수 있다. 제품은 고유의 구조로 소형 펄스 트랜스포머를 통해 절연 장벽을 가로질러 게이트 드라이브 신호와 바이어스 전력을 다중화한다. LTC3765는 이 펄스 트랜스포머로부터 게이트 드라이브 바이어스 전력을 추출하는 온칩 브리지 정류기를 포함하고 있어 별도의 바이어스 전원이 필요 없다. 정밀 저전압 록아웃 회로 및 선형 레귤레이터 컨트롤러는 신속하고 정확하게 제어되는 스타트업을 보장한다.
LTC3765는 외부 PMOS를 구동하는 액티브 클램프 출력뿐 아니라 효율을 최적화하는 조정 가능한 지연을 포함한다. 액티브 클램프 아키텍처는 주 전원 스위치에 인가되는 전압 스트레스를 감소시키고 최고 가능한 효율을 제공한다. 과전류 보호 및 Direct Flux Limit는 과도 응답의 성능을 저하시키지 않으면서 트랜스포머가 포화되지 않도록 보장한다.

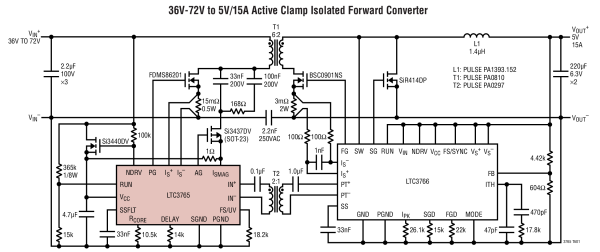

일반적인 설계 예
애플리케이션
• 절연형 배터리 차저
• 절연형 48V 통신 시스템
• 서버 및 임베디드 컴퓨팅
• 자동차 및 중장비
|
