LT8642S 의 주요 특징
• 사일런트 스위처(Silent Switcher®2) 아키텍처
• 모든 PCB에서 초저 EMI 방출
• PCB 레이아웃에 영향을 받지 않음
• 내부 바이패스 커패시터로 EMI 방출 감소
• 확산 스펙트럼 변조 옵션
• 높은 주파수에서 고효율
• 1MHz, 12VIN~3.3VOUT에서 최대 96% 효율
• 2MHz, 12VIN~3.3VOUT에서 최대 95% 효율
• 넓은 입력 전압 범위: 2.8V~18V
• 10A 출력 전류
• 외부 보상: 빠른 과도 응답 및 전류 공유
• 낮은 무부하 전류 버스트 모드(Burst Mode®) 동작
• 12VIN에서 1.2VOUT로 레귤레이트하는 동안 240µA IQ
• 출력 리플 10mVP-P 미만
• 빠른 최소 스위치 온-타임: 25ns
• 모든 조건에서 낮은 드롭아웃: 1A에서 50mV
• 강제 연속 모드
• 조정 및 동기화 가능: 200kHz~3MHz
• 출력 소프트 스타트 및 Power Good
• 소형 24핀 4mm × 4mm LQFN 패키지
제품 설명
LT®8642S 동기식 스텝다운 레귤레이터는 높은 스위칭 주파수에서 고효율을 제공하면서 EMI 방출을 최소화하도록 설계된 2세대 사일런트 스위처 아키텍처를 채택하고 있다. 아키텍처는 바이패스 커패시터를 통합해 내부의 모든 빠른 전류 루프를 최적화하고 레이아웃에 영향을 받지 않으므로 공시된 EMI 성능을 쉽게 달성할 수 있다. 이와 같이 향상된 성능으로 LT8642S는 잡음에 민감한 애플리케이션과 환경에 이상적이다.
빠르고 깨끗한 낮은 오버슛 스위칭 에지는 높은 스위칭 주파수에서도 고효율 동작을 가능하게 해 전체 솔루션 크기를 줄일 수 있다. 25ns 최소 온-타임을 갖는 피크 전류 모드 제어는 높은 스위칭 주파수에서도 높은 스텝다운 비를 달성할 수 있게 해준다. VC 핀을 통한 외부 보상을 사용하면 높은 스위칭 주파수에서 빠른 과도 응답을 제공할 수 있다. VC 핀은 전류 공유에도 사용할 수 있으며, CLKOUT 핀은 다른 레귤레이터를 LT8642S에 동기화하는 데 사용할 수 있다.
버스트 모드 동작은 대기 전류 소모를 낮추고, 강제 연속 모드는 전체 출력 부하 범위에 걸쳐 주파수 고조파를 제어할 수 있으며, 확산 스펙트럼 동작은 EMI 방출을 더욱 줄일 수 있다. 소프트 스타트와 트래킹 기능은 SS 핀을 통해 액세스되며, 정확한 입력 전압 UVLO 임계값은 EN/UV 핀을 사용하여 설정할 수 있다.

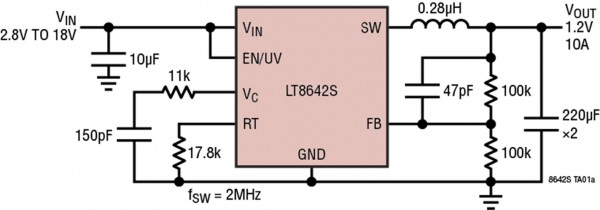

일반적인 설계 예
애플리케이션
• 서버 전원 애플리케이션
• 범용 스텝다운
|
