LTM4624의 주요 특징
• 1cm2 미만의 4A DC/DC 스텝다운 솔루션
∘ 전체 솔루션구성을 위해 단지 2개의 커패시터 & 하나의 저항만 필요
• 6.25 x 6.25 x 5.01mm BGA
• 4V~14V VIN 범위
∘ 외부 바이어스 전원 사용시 2.375VIN 까지 낮아질 수 있음
• 1.5VOUT, 4A일 때 낮은 5mV 출력 리플
• 0.6V~5.5V 사이에서 사용자가 조절할 수 있는 VOUT
제품 설명
LTC는 6.25 x 6.25 x 5.01mm BGA 패키지에서 14V, 4A 스텝다운 µModule® (micromodule) 레귤레이터를 출시했다고 밝혔다. 제품 내부에 필요한 수동 부품이 포함되어 있어 1cm2 미만의 단면 (single-sided) PCB 또는0.5 cm2 양면 PCB크기에 꼭 맞다. LTM4624는 다른 µModule 레귤레이터처럼, DC/DC 컨트롤러, 전력 스위치, 인덕터 및 보정 기능이 단일 패키지에 포함되어 있다. 동작을 위해 단지 2개의 외부 세라믹 커패시터 (1206 케이스 크기) 및 한 개의 저항만이 (0603 또는 더 작은 케이스 크기) 필요하다. LTM4624는 4V~14V 입력 전원에서 동작하며, 0.6V~5.5V 사이에서 조절 가능한 출력을 제공하며, 통신, 저장, 산업 및 의료 시스템 등의 애플리케이션에 이상적이다.
LTM4624 는 12VIN, 1.5VOUT, 최대부하, 1MHz (typical) 스위칭 주파수 조건의 파워 변환시 매우 낮은 5mV 출력 리플 특성을 가진다. 4V 이상의 외부 바이어스 전원을 추가함으로써, LTM4624는 2.375V까지 낮은 입력 전압에서 동작할 수 있다. 과전류 및 과열 오류 보호 기능이 레귤레이터 내에 포함되어 있다.
LTM4624는 -40°C~+125°C 내부 온도 범위에서 동작이 보장되어 이용할 수 있다. µModule 레귤레이터는 즉시 이용 가능하다. 1,000개 수량 기준으로 개당 5.95 달러로 책정되어 있다.

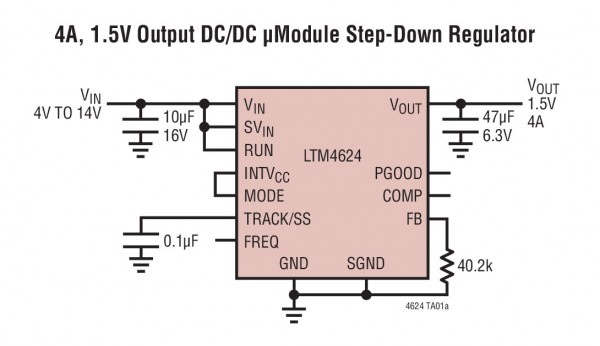

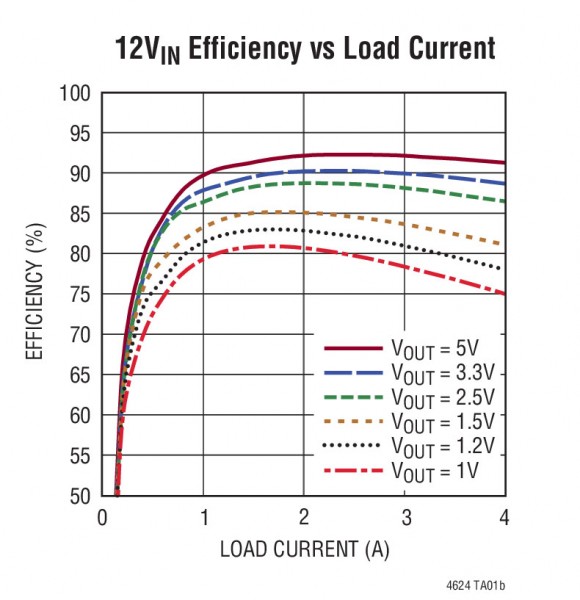

일반적인 설계 예
애플리케이션
• 통신, 데이터 통신, 네트워킹 및 산업 설비
• 의료 진단 장비
• 데이터 스토리지 랙 장치 및 카드
• 테스트 및 디버그 시스템
