LT3971의 제품 특징
• 초저 대기 전류: 12VIN에서 3.3VOUT로 레귤레이트하는 2.8µA IQ
• 고정 출력 전압: 3.3V, 5V, 12VIN에서 3.3VOUT로 레귤레이트하는 2.1µA IQ
• 낮은 리플 버스트 모드(Burst Mode®) 동작: 출력 리플 < 15mVP-P
• 넓은 입력 전압 범위: 4.3V~38V
• 최대 출력 전류: 1.2A
• 조정 가능한 스위칭 주파수: 200kHz~2MHz
• 250kHz~2MHz 사이에서 동기화 가능
• 빠른 과도 응답
• 정확한 1V 인에이블 핀 임계값
• 낮은 셧다운 전류: IQ = 700nA
• 파워 굿 플래그
• 소프트 스타트 기능
• 내부 보상
• 출력 전압: 1.19V~30V
• 소형 열성능 강화된 10핀 MSOP, 16핀 MSOP 및 (3mm × 3mm) DFN 패키지
* 자동차 및 운송 애플리케이션용으로 설계된 AEC-Q100 데이터는 특정 패키지에 사용 가능합니다.
제품 설명
LT®3971은 최대 38V의 넓은 입력 전압 범위를 수용하는 조정 가능한 주파수 모노리식 벅 스위칭 레귤레이터이다. 낮은 대기 전류 설계는 무부하에서 레귤레이트하는 동안 단 2.8µA의 전류만 소비한다. 낮은 리플 버스트 모드 동작은 낮은 출력 전류에서 높은 효율을 유지하며, 일반적인 애플리케이션에서 출력 리플을 15mV 미만으로 유지한다. 내부적으로 보상되는 전류 모드 토폴로지는 빠른 과도 응답과 우수한 루프 안정성을 제공한다. 다이(die)에는 부스트 쇼트키 다이오드 및 필수적인 발진기, 제어 및 로직 회로와 함께 높은 효율의 0.33Ω 스위치가 포함되어 있다.
또한 정확한 1V 임계값 인에이블 핀을 사용하여 LT3971을 셧다운하여 입력 소비 전류를 700nA로 감소시킬 수 있다. SS 핀의 커패시터는 제어되는 돌입 전류(소프트 스타트)를 제공한다. VOUT이 프로그래밍된 출력 전압의 91%에 도달하면 파워 굿 플래그 신호가 생성된다. LT3971은 낮은 열 저항을 위한 노출형 패드의 소형 10핀 MSOP 및 3mm × 3mm DFN 패키지로 제공되며, 향상된 핀-투-핀 오류 허용오차를 갖는 16핀 MSOP도 이용할 수 있다.

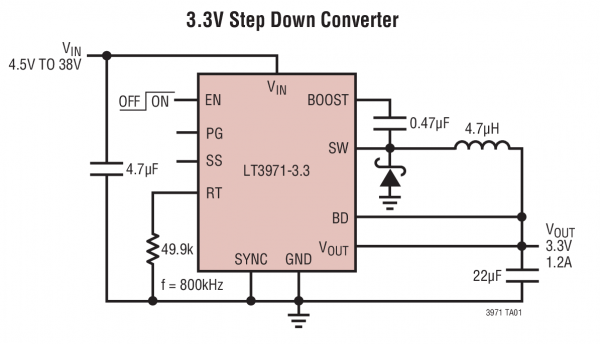

일반적인 설계 예
애플리케이션
• 자동차 배터리 레귤레이션
• 휴대형 제품을 위한 전원
• 산업용 전원
|
