제품특징: LT8612
• 폭넓은 입력 전압 범위: 3.4V~42V
• 초저 대기 전류 버스트 모드® 동작: 12V_IN~3.3V_OUT 조건에서 3µA I_Q
• 10mV_P-P 이하의 출력 리플

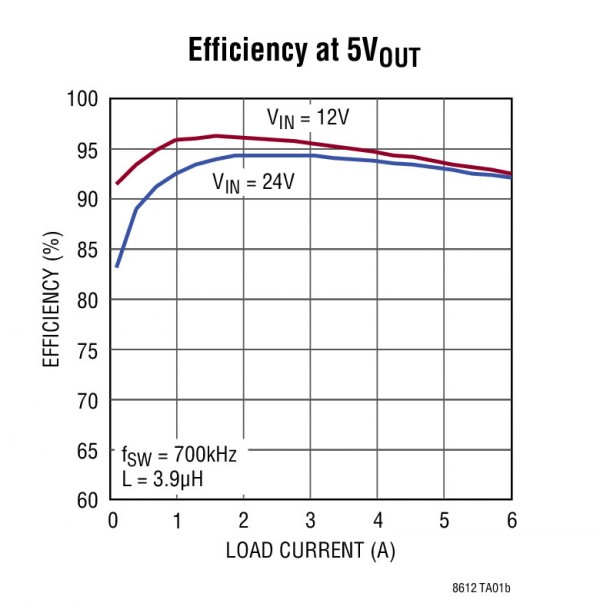

• 고효율 동기식 동작:
  ∘ 3A, 12V_IN 에서 5V_OUT 일 때 95% 효율
  ∘ 3A, 12V_IN 에서 3.3V_OUT 일 때 94% 효율
• 빠른 최소 스위치 온타임: 40ns
• 모든 조건에서 낮은 드롭아웃: 3A일 때 250mV
• 소형 인덕터 사용이 가능
• 과부하 조건에서 인덕터 포화 상태를 안전하게 견딤
• 조절가능 & 동기화 가능: 200kHz~2.2MHz
• 전류 모드 동작
• 정확한 1V 인에이블 핀 임계값
• 내부 보정
• 출력 소프트 스타트 & 트랙킹
• 소형 열 성능이 강화된 3mm × 6mm 28핀 QFN 패키지

제품 설명
LTC는6A, 42V 입력이 가능한 동기식 스텝다운 스위칭 레귤레이터(제품명: LT8612)를 출시했다고 발표했다. 동기식 정류는 95%로 높은 효율을 제공하면서 Burst Mode® 동작은 무부하 대기 조건에서 3µA 이하로 대기 전류를 유지시킨다. 이 제품의 3.4V~42V의 입력 전압 범위는 자동차 및 산업 애플리케이션에 이상적이다. 내부 고효율 스위치는 0.97V로 낮은 전압에서 최고 6A의 연속 출력 전류를 제공한다. LT8612의 버스트 모드 동작은 최저 대기 전류를 제공하며, 자동차의 “올웨이즈온” 시스템과 같은 애플리케이션에 이상적이다. 이 같은 특징은 배터리 동작 수명을 연장하기 위해 필수적이다.  LT8612의 독자적인 설계는 모든 조건에서 3A일 때 250mV에 불과한 최소 드롭아웃 전압을 유지하며, 자동차 콜드크랭크와 같은 시나리오에서 뛰어난 성능을 발휘한다. 또한, 최소 온타임이 40ns에 불과한 빠른 동작시간은 16V입력에서 1.5V 출력까지 2MHz의 일정한 주파수 스위칭을 실현시킨다. 이 같은 특징을 통해 설계자는 효율을 최적화시키면서 잡음에 민감한 결정적인 주파수 대역을 피할 수 있다. LT8612의 28핀 3mm x 6mm QFN 패키지 및 높은 스위칭 주파수는 외부 인덕터와 커패시터를 작게 유지시켜, 컴팩트하면서 열 효율이 우수한 풋프린트를 제공한다.

LT8612는 내부의 상, 하단 고효율 전력 스위치를 활용하며 단일 다이에 필수적인 부스트 다이오드, 오실레이터, 제어 및 로직 회로가 내장되어 있다. 낮은 리플 버스트 모드 동작은 낮은 출력 전류일 때 고효율을 유지하면서 10mV_PK-PK미만의 출력 리플을 유지시킨다. 특별한 설계 기법과 새로운 고속 프로세스는 폭넓은 입력 전압 범위에서 고효율을 실현시키며, LT8612의 전류 모드 토폴로지는 고속 과도응답과 뛰어난 루프 안정성을 실현시킨다. 다른 특징에는 내부 보정, 파워 굿플래그, 출력 소프트 스타트/트랙킹 및 열 보호 기능을 포함한다.

LT8612EUDE는 3mm x 6mm QFN 패키지로 공급되며 개당 4.95달러에 책정되었다. 산업용 온도 버전인 LT8612IUDE는 -40°C~125°C의 접합 온도 범위에서 동작하도록 보증되었으며 각각 5.45달러로 제공된다. 모든 가격은 1,000개 수량 기준이며, 모든 버전은 지금 바로 이용할 수 있다.

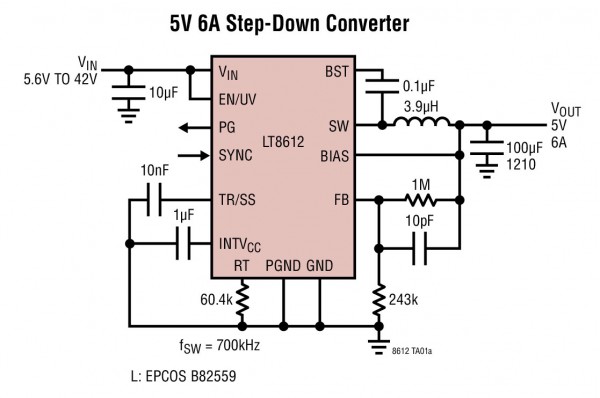

일반적인 설계 예

애플리케이션
• 자동차 및 산업용 전원
• 범용 스텝 다운
• GSM 전원 공급 장치
