증폭기 > 차동 증폭기(Op Amps) > 고속 Op Amps (대역폭 ≥ 50MHz) > LT1028
제품의 특징

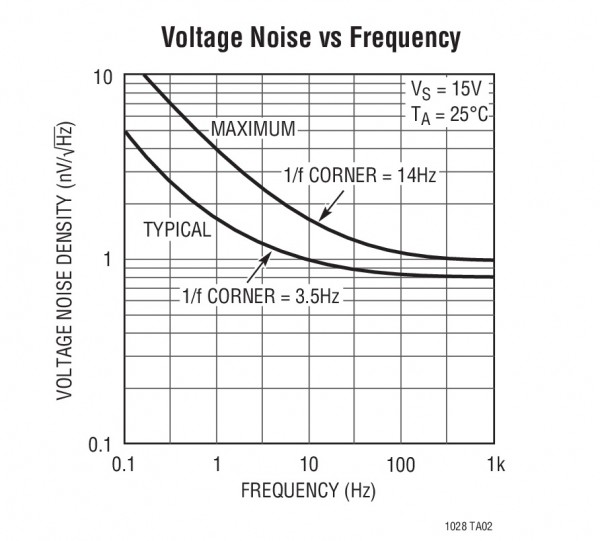

• 전압 잡음
∘ 1kHz로 1.1nV/√Hz(최대)
∘ 1kHz로 0.85nV/√Hz(정격)
∘ 10Hz로 1.0nV/√Hz(정격)
• 35nVP-P(정격), 0.1Hz~10Hz
• 이득 대역폭 곱
∘ LT1028: 50MHz(최소)
∘ LT1128: 13MHz(최소)
• 슬루율
∘ LT1028: 11V/µs(최소)
∘ LT1128: 5V/µs(최소)
• 오프셋 전압: 40µV(최대)
• 온도에 따른 드리프트: 0.8µV/°C(최대)
• 전압 이득: 7백만(최소)
• 전압 및 전류 잡음 100% 테스트
• 8핀 SO 패키지
제품 설명
LT1028(-1 이득 안정적)/LT1128(+1 이득 안정적)은 0.85nV/√Hz 1kHz 잡음과 1.0nV/√Hz 10Hz 잡음으로서 잡음 성능의 새로운 기준을 제시한다. 이처럼 잡음이 극히 낮을 뿐만 아니라, 뛰어난 고속 사양(이득-대역폭 곱이 LT1028은 75MHz 및 LT1128은 20MHz), 왜곡 없는 출력, 뛰어난 정밀성(0.1µV/°C 드리프트, 10µV 오프셋 전압, 3천만 전압 이득)을 특징으로 한다. LT1028/LT1128의 입력 스테이지는 거의 1mA의 컬렉터 전류로 동작하면서 낮은 전압 잡음을 달성하며, 입력 바이어스 전류는 25nA밖에 되지 않는다. LT1028/LT1128의 잡음 전압은 50Ω 저항의 잡음보다도 낮다. 그러므로 소스 임피던스가 매우 낮은 트랜스듀서나 오디오 증폭기 애플리케이션이라 하더라도, LT1028/LT1128이 총 시스템 잡음에 기여하는 것이 거의 무시할만하다.
일반적인 설계 예
애플리케이션
• 저잡음 주파수 합성기
• 고품질 오디오
• 적외선 감지기
• 가속도계, 자이로 증폭기
• 350Ω 브리지 신호 컨디셔닝
• 자기 탐지 코일 증폭기
• 하이드로폰 증폭기
|
