LTC2066의 주요 특징
• 공급 전압: 1.7V~5.25V
• 공급 전류: 7.5µA
• 온도 작동 범위: -40°C~+85°C, -40°C~+125°C
• 패키지/케이스: TSOT-23-5, SC-70-6
제품 설명
LTC2066 및 LTC2067은 단일 저전력, 제로 드리프트, 100kHz 연산 증폭기이다. 이 연산 증폭기를 사용하면 통상 7.5μA 전류 및 최대 10μA 전류의 초저전력 레벨에서 고분해능 측정이 가능하다. 제공되는 차단 모드는 듀티 사이클 응용 제품의 전력 소비를 최소화하도록 최적화되었으며 전력 구동 시 낮은 전하 손실로 총 시스템 전력을 줄일 수 있다. LTC2066 및 LTC2067의 자가 보정 회로망으로 초저 입력 오프셋(최대 5μV) 및 오프셋 드리프트(0.02μV/°C)를 제공한다. 최대 입력 바이어스 전류는 35pA에 불과하며 전체 지정 온도 범위에서 150pA를 초과하지 않는다. 연산 증폭기의 초저입력 바이어스 전류를 통해 피드백 네트워크에서 높은 값 전력 절감 저항기 사용이 가능하다. 초저 정동작 전류 및 우수한 정밀도를 제공하는 LTC2066/LTC2067은 휴대용, 에너지 수확, 무선 센서 응용 제품에서 신호 체인 빌딩 블록으로 작동할 수 있다.

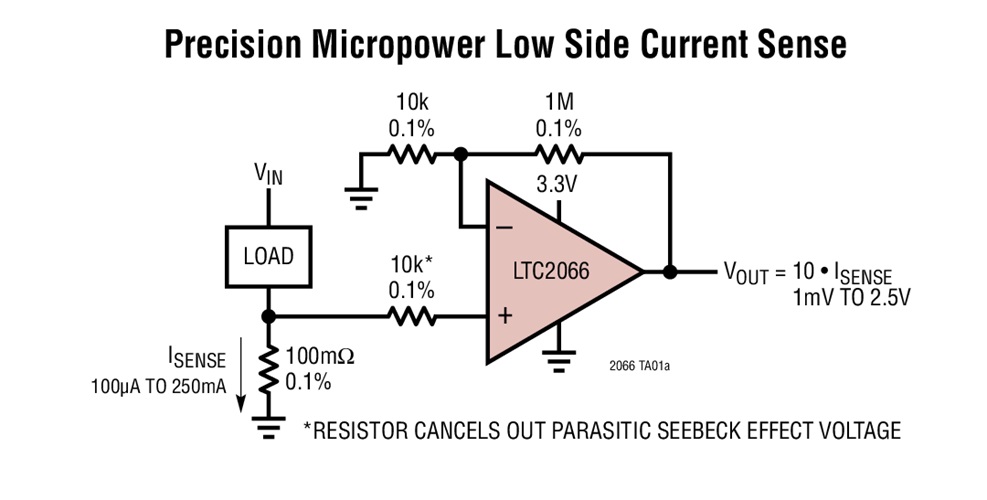

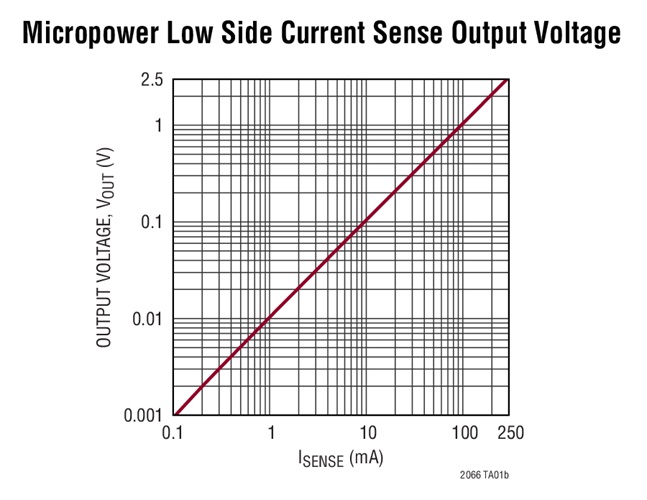

일반적인 설계 예
애플리케이션
• 휴대용
• 핸드헬드
• 에너지 수확
• 무선 센서 응용 제품(메시)
• 가스 감지
• 온도 측정
• 저전력 전류 감지
|
