LTC2063의 주요 특징
• 낮은 공급 전류 : 최대 2µA

• 오프셋 전압 : 최대 5µV

• 오프셋 전압 드리프트 : 최대 0.02µV/°C
• 입력 바이어스 전류 : 3pA(typ), 최대 30pA(-40°C~85°C), 최대 100pA(-40°C~125°C)
• 통합 EMI 필터(1.8GHz에서 114dB 제거)
• 셧다운 전류 : 90nA(typ), 최대 170nA
• 레일투레일 입력 및 출력
• 1.7V~5.25V의 동작 전압 범위
• A_VOL : 140dB(typ)

• 듀티 사이클 애플리케이션을 위해 낮은 차지 파워-업
• 설정 동작 온도 범위:
  ∘ -40°C~85°C
  ∘ -40°C~125°C

• 6핀 SC70, 5핀 TSOT-23 패키지

제품 설명
아나로그 디바이스는 1.8V 입력 전압에서 통상 1.3µA(최대 2µA)를 소비하는 제로 드리프트 연산증폭기 신제품 LTC2063을 출시했다고 밝혔다. 이 마이크로파워 앰프는 비교할 수 없을 만큼 뛰어난 정밀도가 특징이다. 최대 입력 오프셋 전압은 25°C에서 5µV이며, 최대 드리프트는 -40°C~125°C 범위에서 0.06µV/°C이다. 최대 입력 바이어스 전류는25°C에서 15pA이고, -40°C~125°C에서는 100pA이다. 이처럼 높은 정밀도의 입력 특성 덕분에 큰 값의 피드백 네트워크 저항을 사용할 수 있으며, 고온 환경에서도 정확도를 유지하면서 전력 소비를 줄일 수 있다.

레일투레일(rail-to-rail) 입력 및 출력 특성은 단일 공급 전원 사용을 가능하게 하며, 향상된 동적 범위를 지원한다. 내장된 EMI 필터는 1.8GHz에서 114dB의 EMI 제거 성능을 제공한다. 이 제품에 적용된 제로 드리프트 아키텍처의 고유한 1/f의 낮은 잡음 특성으로 인해 LTC2063은 휴대용 및 무선 센서 네트워크 애플리케이션은 물론 고온의 산업용 및 자동차용 시스템에서 저주파 센서 신호의 증폭 및 컨디셔닝에 매우 적합하다.

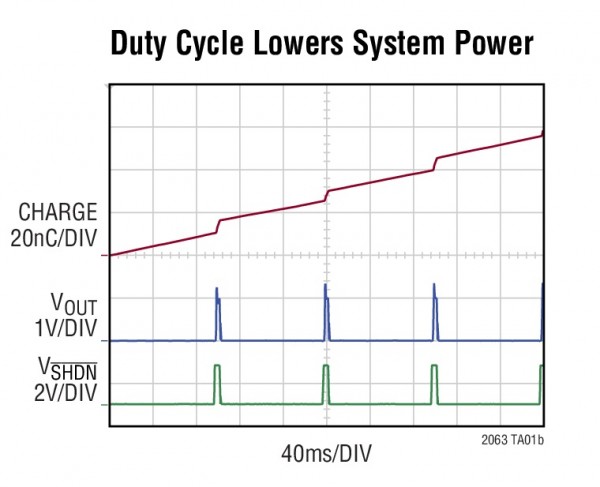

LTC2063은 SOT-23 및 SC70 패키지로 공급된다. SC70 버전은 증폭기가 사용되지 않을 때 전류 소비를 90nA까지 줄이는 셧다운 모드를 포함하고 있어 초저전력 듀티 사이클의 센서 애플리케이션에도 활용될 수 있다. 예를 들어, 데이터시트에 소개된 낮은 듀티 사이클의 고정밀 산소 감지 회로는 평균 200nA 이하의 전류를 소비한다.

더스트 네트웍스(Dust Networks®)의 로스 유(Ross Yu) 마케팅 매니저는 “LTC2063은 어디에나 배치가 가능한, 완전히 다른 차원의 정밀 측정 솔루션”이라고 밝히고, “이 제품의 초저전력 및 고정밀 특성은 더스트 네트웍스의 스마트메시(SmartMesh®) 무선 센서 네트워크와 완벽히 어울린다. 이러한 조합 덕분에 과거에는 실제 사용이 여의치 않았던 정밀 측정 기술의 활용 범위가 앞으로 더욱 확대될 것”이라고 말했다.

그러한 예로 DC2369A 무선 전류 감지 레퍼런스 보드를 들 수 있다. LTC2063과 LTP™5901-IPM SmartMesh IP™ 모듈, 그 밖에 마이크로파워 부품들을 사용하는 이 레퍼런스 보드는 소형 배터리로 수 년 동안 동작하는 절연형 부동 전류 감지 측정 플랫폼을 제공한다.

LTC2063은 1.7V~5.25V의 공급 전압과 -40°C~125°C의 온도 범위에서 동작하도록 설계됐다. 제품 가격은 1,000개 수량을 기준으로 개당 1.50달러로 책정됐다.

일반적인 설계 예

애플리케이션
• 무선 메쉬 네트워크의 신호 컨디셔닝
• 휴대용 계측 시스템
• 저전력 센서 컨디셔닝
• 가스 탐지
• 온도 측정
• 의료 계측
• 에너지 하베스팅 응용 분야
• 저전력 전류 감지
