제품특징: LT6020

• 30µV 최대 입력 오프셋 전압 (MSOP 패키지)
• 0.5µV/°C 최대 드리프트 (MSOP 패키지)
• 전력 소모 비율 대비 뛰어난 슬루 레이트
  ∘ 5V/µs 슬루 레이트 (10V 단계)
  ∘ 100µA 최대 소모 전류
• 3nA 최대 낮은 입력 바이어스 전류
• 3V~30V 동작 전원 범위
• 레일투레일 스윙이 가능한 출력
• -40°C~125°C 보증 온도 범위
• 셧다운 모드시 최대 3µA 이하 전류 소모 (LT6020-1)
• 8핀 MSOP & 3mm x 3mm DFN 패키지

제품 설명

LTC는 3V~30V 범위에서 동작되는 듀얼 고속 안정화 연산증폭기(제품명: LT6020)를 출시했다고 밝혔다. 이 제품은 30µV의 최대 입력 오프셋 전압과 0.5µV/°C max VOS 드리프트를 제공한다. 소모 전류가 증폭기당 최대 100µA에 불과하며, 독자적인 슬루(slew)율 향상 회로는 빠르며 깨끗한 출력(clean output) 응답을 제공한다. LT6020은 출력 단계가 5V 또는 25V에 관계없이 15µs 이내에 0.0015%로 안정화시킨다. 특별히 설계된 입력 회로는 높은 임피던스를 유지하고, 최고 5V에 이르는 입력 단계에 적합한 고속 단계와 관련된 전력 스파이크를 최소화시킨다. 이러한 기능들을 통해 LT6020은 고정밀 멀티플렉스 데이터 수집 시스템, DAC 버퍼 애플리케이션, 휴대형 고정밀 계측기기에 이상적이다.

LT6020-1은 셧다운 모드를 포함하며, 증폭기가 활성화되어 있을 때 전류를 3µA 미만으로 감소시킨다. 100µs의 인에이블 시간과 고속 슬루 레이트는 리니어 테크놀로지의 더스트 네트워크(Dust Networks®) 센서 네트워크 기술 등이 필요한 듀티 싸이클 애플리케이션에서 전력 효율적인 동작을 제공할 수 있도록 통합되었다.

-40°C~85°C 및 -40°C~125°C 온도 범위에 완전히 규격화된, LTC6020은 MSOP-8 및 3mm x 3mm DFN 패키지에서 이용할 수 있다. 1,000개 수량 기준으로 개당 1.85달러로 책정되었다.

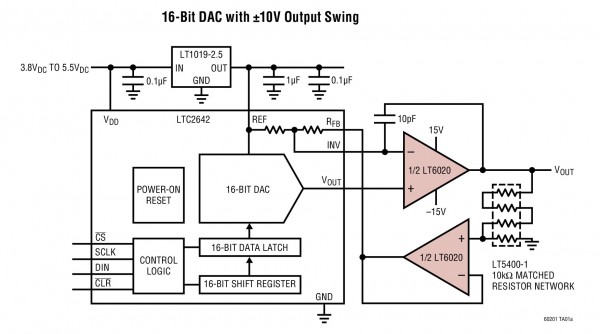

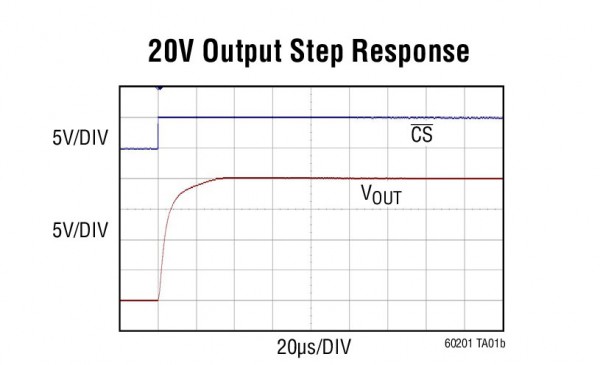

일반적인 설계 예

애플리케이션
• 정밀 신호 처리
• 18비트 DAC 증폭기
• 멀티플렉싱 ADC 애플리케이션
• 저전력 휴대용 시스템
• 저전력 무선 센서 네트워크
