LTC6090

140V 연산 증폭기
고이득 애플리케이션에 적합한 3pA 바이어스 전류, 3.5µV_P-P 잡음 제공

LTC6090의 주요 특징

• 전원 범위: ±4.75V~±70V (140V)

• 0.1Hz~10Hz 잡음: 3.5µV_P-P

• 입력 바이어스 전류: 50pA

• 로우 오프셋 전압: 전체 보증 온도 범위에서 1.6mV Max

• 레일투레일 출력단

• 출력 싱크 & 소스 10mA

• 10MHz 이득 대역폭 (GBP)

• 19V/µs 슬루 레이트

• 11nV/√Hz 잡음 밀도

• 열 셧다운

• 열 성능이 강화된 SOIC-8E 또는 TSSOP-16E 패키지로 이용 가능

제품 설명

LTC는 최대 140V (즉, ±70V) 의 전원 전압에서 동작하는 정밀 연산 증폭기(제품명: LTC6090)를 출시했다. 레일투레일 출력, 3pA 입력 바이어스 전류, 1.6mV 최대 입력 오프셋 전압, 3.5µV_P-P 저주파수 잡음 등의 성능 결합은 고성능 ATE, 피에조 드라이버, DAC 버퍼 애플리케이션을 위해 필요한 정밀도를 제공한다. 19V의 향상된 슬루 레이트를 통해 출력은 8µs 미만으로 140V를 스윙할 수 있다. 이득 대역폭 (GBP)은 10MHz이다.

LTC6090은 고임피던스 입력과 관련된 설계와 누설 전류에 민감한 설계 모두를 위해 최적화 되었다. 노출형 패드를 갖춘 표준 SO-8 패키지 이외에도, LTC6090은 가드 핀을 갖춘 TSSOP 패키지에서도 이용할 수 있다. 이를 통해 가드 링은 입력 주위에 쉽게 라우트될 수 있어 입력을 완벽하게 인클로즈시킨다.

열 성능은 공간 제약형의 모든 고전압 시스템의 과제이다. LTC6090은 이러한 과제를 염두해 두고 설계되었다. 전원 전류는 최대 3.9mA에 불과하다. 출력 전류는 ±10mA(일반)이다. 열 플래그 핀(TFLAG)은 디바이스 접합 온도가 145°C를 초과할 때 신호를 보낸다. 이 핀은 활성 열 관리를 위한 출력 디스에이블(Output Disable)에 연결될 수 있다. TSSOP-16 및 SOIC-8 패키지 버전은 열 저항을 최소화할 수 있는 노출형 패드를 포함한다.

LTC6090은 0°C~70°C, -40°C~85°C, -40°C~125°C 접합온도의 3가지 온도 범위에서 이용할 수 있다. 가격은 1,000개 수량 기준으로 개당 3.45 달러에서 시작한다.

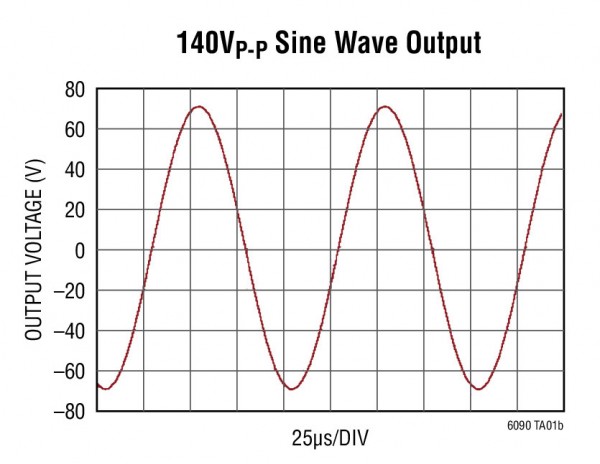

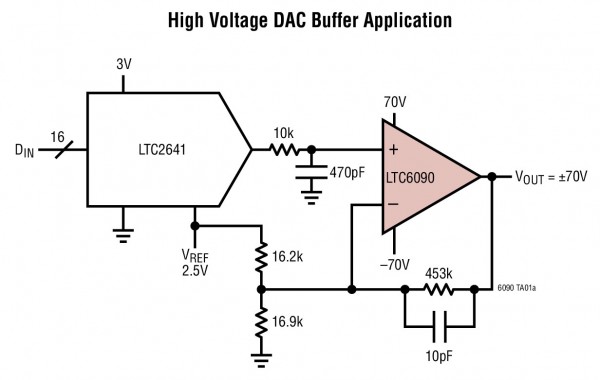

일반적인 설계 예
