LTM9001-A_-B의 제품 특징
• 16비트, 고속 ADC, 패시브 필터 및 고정 이득 차동 앰프 내장
• 최대 300MHz IF 범위
∘ 저역통과 및 대역통과 필터 버전
• 저잡음, 낮은 왜곡 증폭기
∘ 고정 이득: 8dB, 14dB, 20dB 또는 26dB
∘ 50Ω, 200Ω 또는 400Ω 입력 임피던스
• 75dB SNR, 83dB SFDR (LTM9001-AD)
• 바이패스 커패시턴스 통합, 외부 부품 불필요
• 내부 디더 옵션
• 데이터 출력 랜더마이저 옵션
• LVDS 또는 CMOS 출력
• 3.3V 단일 전원
• 전력 소모: 1.65W
• 클록 듀티 사이클 안정기
• 11.25mm × 11.25mm × 2.32mm LGA 패키지
제품 설명
LTM9001은 고속 16비트 A/D 컨버터, 매칭 네트워크, 안티앨리어싱 필터 및 고정 이득을 갖는 저잡음 차동 앰프를 포함하는 통합 시스템 인 패키지(SiP)이다. 이 디바이스는 최대 300MHz의 중간 주파수(IF) 범위의 넓은 동적 범위 신호를 디지털화하도록 설계됐다. 앰프는 AC 또는 DC 커플링 입력 구동을 가능하게 한다. 저역통과 또는 대역통과 필터 네트워크는 다양한 대역폭으로 구현할 수 있다. 준맞춤형(semi-custom) 구성에 대해서는 리니어 테크놀로지에 문의한다.
LTM9001은 162.5MHz에서 72dBFS 잡음 플로어 및 82dB 스퓨리어스 프리 동적 범위(SFDR)를 포함하는 AC 성능으로 까다로운 통신 애플리케이션의 IF 리시버에 이상적이다(LTM9001-AA).
디지털 출력은 차동 LVDS 또는 단일 종단 CMOS가 될 수 있다. CMOS 출력에는 전체 데이터 속도로 동작하는 단일 버스 또는 절반의 데이터 속도로 동작하는 두 개의 역다중화 버스의 두 가지 형식의 옵션이 있다. 개별적인 출력 전원을 통해 CMOS 출력은 0.5V에서부터 3.3V까지 스윙할 수 있다.
차동 ENC+ 및 ENC– 입력은 정현파, PECL, LVDS, TTL 또는 CMOS 입력으로 구동할 수 있다. 옵션인 클록 듀티 사이클 안정기는 넓은 범위의 클록 듀티 사이클과 전체 속도에서 높은 성능을 제공한다.

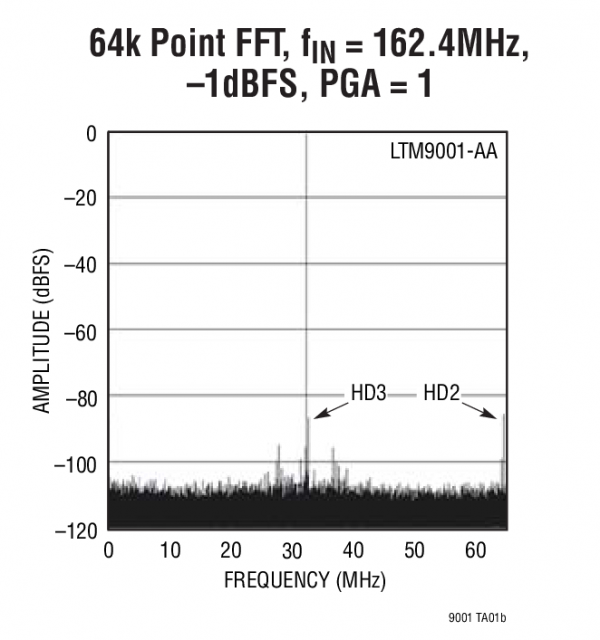

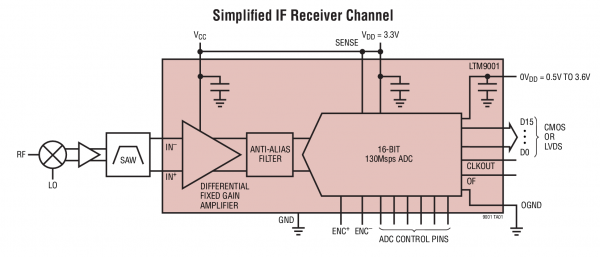

일반적인 설계 예
애플리케이션
• 통신
• 고감도 리시버
• 셀룰러 기지국
• 스펙트럼 분석기
|
