A/D 컨버터 > 표준 ADC > 정밀급 ADC < 20 MSPS > 싱글 채널 A/D 컨버터 > LTC2380-24
제품특징: LTC2380-24
• 24-Bit 無 미싱코드 보장
• 디지털 필터 내장
• 101dB 동적범위(Typ): 1.5Msps
• 145dB 동적범위 (Typ: 30.5sps

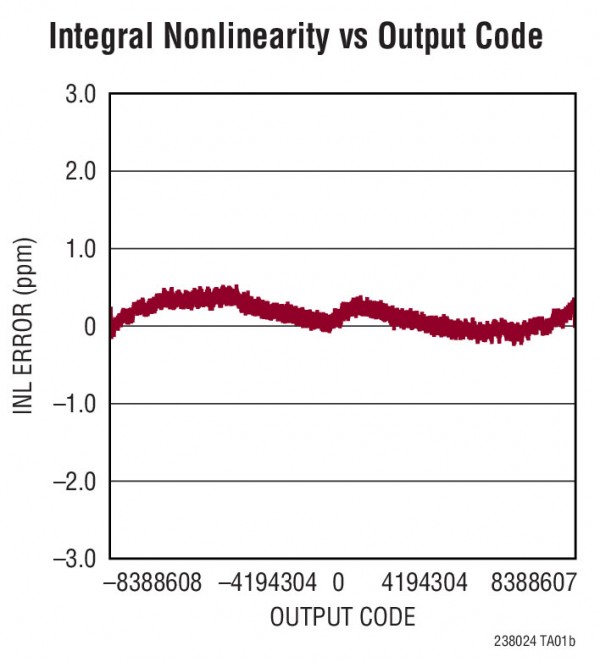

• ±0.5ppm INL (Typ)
• fIN = 2kHz에서 -117dB THD (정격)
• 저전력: 2Msps일 때 28mW
• 단일2.5V 전원
• 16핀 MSOP & 4mm × 3mm DFN 패키지
제품 설명
리니어 테크놀로지 코리아는 지연(latency)이 없는 24비트의 혁신적인 SAR(successive approximation register) ADC(analog-to-digital converter)를 출시했다고 발표했다. LTC2380-24는 1 ~ 65,536의 변환 결과를 실시간으로 평균화하는 디지털 필터를 내장하여, 1.5Msps출력 데이터 속도일 때101dB, 30.5Msps출력 데이터 속도시 145dB로 획기적으로 향상된 동적 범위 성능을 보여준다. 이를 통해, LTC2380-24는 진동 관련 분석, 의료 및 폭넓은 동적 범위를 요구하는 기타 애플리케이션에 이상적이다.
변환 결과를 평균화 하는 디지털 필터가 내장된 LTC2380-24는 디지털 호스트 측면에서 프로세싱 부담이 줄어들어, 디지털 리소스 및 관련된 전력이 보존된다. 게다가, LTC2380-24를 통해 결과는 2MHz 의 낮은 직렬 클록으로 판독될 수 있으며, 마이크로프로세서로 쉽게 인터페이스되며, 더 느린 디바이스와도 사용이 가능하다. LTC2380-24는 진정한 24비트 노이즈 성능을 달성하며 ±3.5ppm의 최대 INL의 높은 DC 정밀도의 특징을 보이면서 단일 2.5 V 전원에서 28mW를 소모한다.
LTC2380-24 는 소형 MSOP-16 및 4mm × 3mm DFN-16 패키지로 이용할 수 있으며, 1,000개 수량 기준으로 개당 31.95달러로 책정되었다. 이 제품은 1Msps ~ 0.5ppm INL의 지연현상이 없는 SAR ADC인 LTC2378-20 제품군과도 드롭 인(drop-in) 호환되어, 24비트까지 쉽게 시스템 업그레이드가 가능하다.
일반적인 설계 예
애플리케이션
• 지진학
• 에너지 탐사
• 메디컬 이미징
• 고속 데이터 수집
• 산업 공정 제어
• ATE
|
