• 4.5Msps 처리 속도

• 14비트의 無 미싱 코드(No Missing Codes) 보장

• 레퍼런스 내장: 2.048V/4.096V

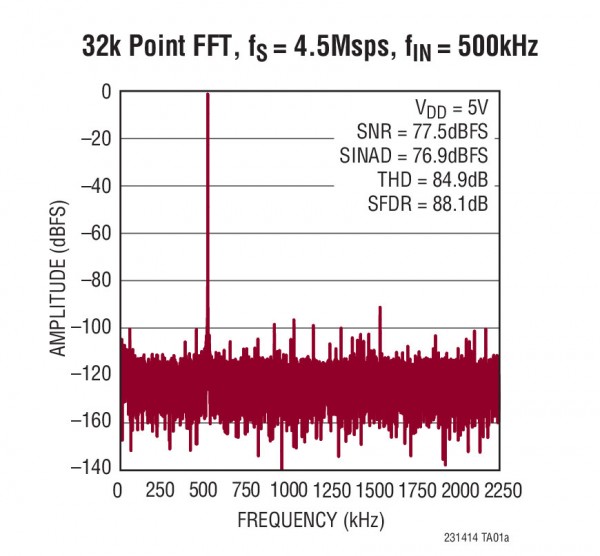

• 저잡음: 77.5dB SNR

• 저전력: 4.5Msps & 5V일 때 6.2mA

• 유연성이 우수한 3V 또는 5V 전원 동작

• ±3.75LSB INL Max (5V), ±0.99LSB DNL Max

• 1µA 미만의 소모 전류를 제공하는 슬립 모드

• 1 컨버전 미만의 퀵 웨이크업(Quick Wake-Up)을 제공하는 냅 모드(Nap mode)

• 개별적인 1.8V~5V 디지털 I/O 전원

• 고속 SPI 호환형 직렬 I/O

• 40°C~125°C에서 동작 보증

• 8핀 TSOT-23 패키지

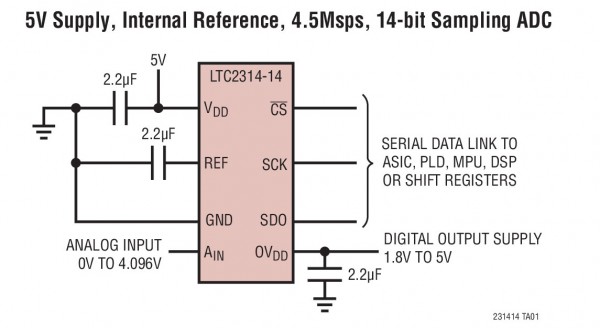

LTC는 소형 8핀 TSOT23 패키지의 14비트 4.5Msps SAR(successive approximation register) ADC(제품명: LTC2314-14)를 출시했다고 발표했다. 이 제품은 공간 집약적인 애플리케이션을 위한 부품으로, 경쟁사 솔루션 대비 최대 90%까지 크기를 감소시킨다. 소형 SAR ADC는 일반적으로 7ppm/°C 온도 계수 및 최대 20ppm/°C로 보장된 온도 계수의 2.048V/4.096V 레퍼런스를 8mm² 풋프린트에 통합시켰다. LTC2314-14는 3V 또는 5V 전원에서 동작하며 상용화된 경쟁사 부품과 비교해 최저전력 소모(3V일 때 18mA 또는 5V 일 때 31mW)를 제공한다. 직렬 SPI 인터페이스, 소형 풋프린트, 초저전력 소모 등의 특징을 갖춘 LTC2314-14는 의료 디바이스, 통신 시스템 및 배터리 구동식 시스템을 포함해 휴대형 및 공간제약적인 광범위한 애플리케이션에 이상적이다.

12비트인 LTC2315-12도 현재 공급 중이며, LTC2314-14와 핀 및 소프트웨어 호환 버전으로, 5Msps의 고속 샘플 레이트를 제공한다. LTC2314-14와 LTC2315-12 제품은 14비트 해상도 일 때 77.5dB SNR 및 12비트 해상도일 때 73dB SNR로 500ksps~5Msps범위의 샘플 레이트를 제공하는 14비트 및 12비트 SAR ADC 제품군의 후속 제품이다. 정밀한 DC 스펙은 14비트 일 때 최대 INL 및 DNL 값이 ±3.75LSB 및  ±0.99LSB이며, 12비트 일 때 각각 ±1.25LSB 및 ±0.99LSB이다. LTC2314 SAR ADC 제품군은 단일 종단형 유니폴라 입력, 소형 8핀 TSOT-23 패키지, 정밀 레퍼런스 내장, 3V 또는 5V 전원 동작으로 저전력 소모 등의 특징과 함께, 시스템 내에서 전력 최적화를 위해 냅모드(nap mode)와 대기 모드를 제공한다.

LTC2314-14 및 LTC2315-12는 상업용, 산업용, 자동차용 (-40°C~125°C) 온도 등급으로 이용할 수 있다. LTC2314-14의 가격은 1,000개 기준으로 개당 9.52 달러이며 LTC2315-12의 가격은 개당 5.17 달러이다. LTC2314 SAR ADC 제품군에 대한 DC1563A 평가 보드 관련 정보는 www.linear.com/demo 에서 이용할 수 있거나, 해당 지역의 리니어 사무실을 통해 이용할 수 있다.

• 통신 시스템

• 고속 데이터 수집

• 핸드 헬드 터미널 인터페이스

• 의료용 이미징

• UPS(무정전 전원 공급 장치)

• 배터리 작동 시스템

• 자동차
