제품특징: LTC2335-18
• 1Msps 처리속도
• 8개의 멀티플렉스 입력 채널

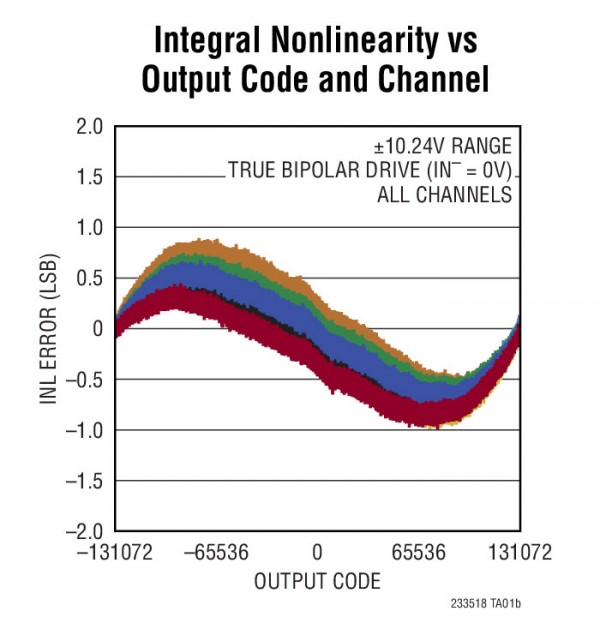

• ±3LSB INL (최대 ±10.24V 범위)
• 18비트 보장, 미싱 코드 없음
• 차동형 폭넓은 커먼모드 범위 입력
• 채널당 SoftSpan 입력 범위:
  ∘ ±10.24V, 0V~10.24V, ±5.12V, 0V~5.12V
  ∘ ±12.5V, 0V~12.5V, ±6.25V, 0V~6.25V
• 96.7dB 단일 변환 SNR (Typical)
• 고집적 레퍼런스 & 버퍼
• 2.5V~5V 외부 레퍼런스 입력 범위
• 지연없는 제어로 프로그램가능한 씨퀀서
• SPI CMOS (1.8V~5V) & LVDS 시리얼 I/O
• 180mW 전력 소모 (Typical)
• 48핀 7mm x 7mm LQFP 패키지

제품설명
LTC는 독립적으로 입력 범위를 구성할 수 있는 18비트, 8채널 1Msps 멀티플렉스 입력 SAR(successive approximation register) ADC(제품명: LTC2335-18)를 출시했다고 밝혔다. 각각의 SoftSpanTM 입력은 ±10.24V, 0V~10.24V, ±5.12V 또는 0V~5.12V를 수용할 수 있도록 변환 대 변환 기준으로 소프트웨어 구성을 할 수 있다. 온칩 씨퀀서를 통해 LTC2335-18은 추가적인 사용자 개입 없이 채널과 범위의 씨퀀서를 통해 회전할 수 있도록 프로그램 할 수 있다. 차동 아날로그 입력은 폭넓은 -16.5V~34V 입력 커먼 모드 범위에서 동작하며, ADC가 신호 체인 설계를 단순화할 수 있도록 다양한 신호를 직접 디지털화할 수 있다. 입력 신호 유연성은 뛰어난 96.7dB SNR 및 1Msps 처리속도가 결합되어 LTC2335-18은 고성능 산업 공정 제어, 테스트 및 측정, 파워 라인 모니터링 및 계측 애플리케이션에 이상적이다.

LTC2335-18은 20ppm/°C 최대 온도 계수의 정밀 레퍼런스를 내장하고 있으며 정확하게 한 번의 측정을 실현시키는 통합 레퍼런스 버퍼를 갖추고 있어, 조밀하게 채워진 회로 보드에서 공간을 절약시켜 준다. 선택적으로, 외부 5V 레퍼런스는 아날로그 입력 범위를 ±12.5V까지 확장할 수 있도록 사용될 수 있다. 이 디바이스는 1Msps 에서 변환될 때 180mW를 소모하며, 더 느린 처리 속도에서 전력 소모를 줄일 수 있도록 절약 모드(nap mode) 또는 파워다운 모드(power-down mode)를 제공한다.

LTC2335-18은 핀 선택이 가능한 SPI CMOS 및 LVDS 시리얼 인터페이스의 특징을 제공한다. 폭넓은 디지털 출력 전원 범위를 통해 이 디바이스는 1.8V~5V 사이의 CMOS 로직으로 통신할 수 있다. 시리얼 LVDS 모드는 차동 신호를 사용하는 더 우수한 거리에서 저잡음, 고속 통신을 제공한다. 이와 함께, 이러한 I/O 인터페이스 옵션을 통해 LTC2335-18은 기존의 마이크로컨트롤러와 최첨단 FPGA와 동등하게 통신할 수 있다.

LTC2335-18은 진정한 바이폴라 ±10.24V 동시 샘플링 입력(LTC2348)을 갖춘 다채널 18-/16비트 SAR ADC의 고성능 제품군에 추가되었다. 모든 사양은 -40°C~125°C의 확장 온도 범위에서 보장된다. LTC2335-18은 48핀 7mm x 7mm LQFP 패키지로 이용할 수 있으며, 1,000개 수량 기준으로 개당 18.95달러로 시작한다.

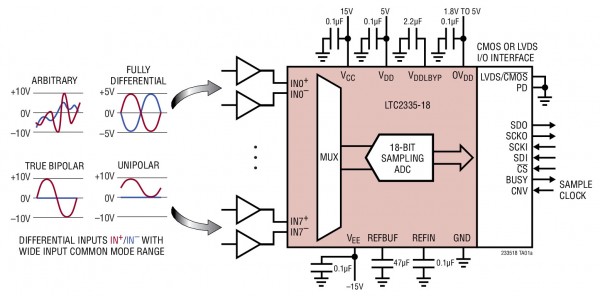

일반적인 설계 예

애플리케이션
• 프로그래머블 로직 컨트롤러
• 산업 공정 제어
• 전력선 모니터링
• 테스트 및 측정
