LTC2338-18의 주요 특징
• 1Msps 데이터 처리율
• ±4LSB INL Max
• 완전 차동형 입력
• 트루 바이폴라 입력 범위 ±6.25V, ±10.24V, ±12.5V

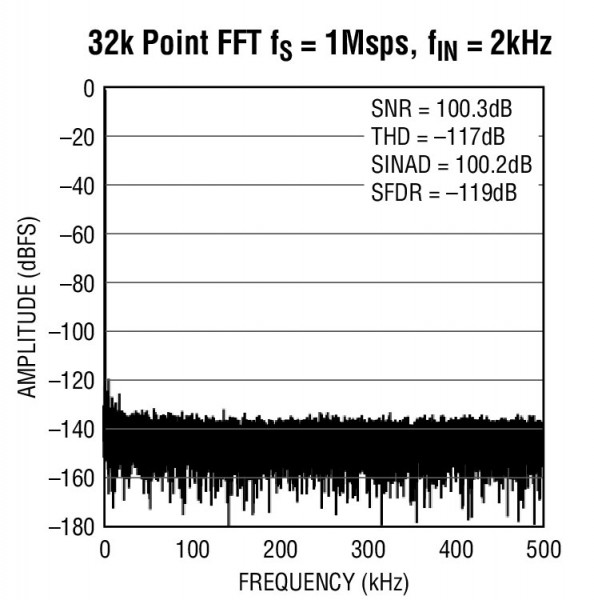

• fIN = 2kHz일 때 100dB SNR (Typ)
• fIN = 2kHz일 때 -110dB THD (Typ)
• 125°C로 동작 보장
• 5V 전원
• 로우 드리프트 (20ppm/°C Max) 2.048V 내부 레퍼런스
• 온보드 단일샷 가능한 레퍼런스 버퍼
• 파이프라인 지연 없음, 싸이클 지연 없음
• 1.8V~5V I/O 전압
• 데이지 체인 모드를 갖춘 SPI 호환형 직렬 I/O
• 내부 변환 클록
• 전력 소비 50mW (Typ)
• 16핀 MSOP 패키지
제품 설명
LTC는 지연이 없는 18비트 1Msps ADC(analog-to-digital converter) (제품명: LTC2338-18)를 출시했다고 밝혔다. 이 제품은 고전압 산업 애플리케이션에 적합한 폭넓은 ±10.24V 완전 차동형 트루 바이폴라 입력 범위를 제공하고 있다. 이 디바이스는 5V 단일 전원에서 동작하고, 100dB SNR 및 -110dB THD를 달성하며, 내부 2.048V (20ppm/°C max) 레퍼런스 및 레퍼런스 버퍼의 특징을 제공한다. 입력 디바이더 네트워크는 크기를 측정하고 레벨은 입력 신호를 변경하여, 트루 바이폴라 신호를 직접 인터페이스하는 데 필요한 복잡한 회로를 없애준다.
LTC2338-18은 250ksps~1Msps 범위에 해당되는 속도에서 18비트 직렬 SPI SAR ADC의 핀 및 소프트 호환 제품군의 선도 제품이다. 의사 차동 (pseudo-differential) 트루 바이폴라 입력(LTC2328-18)을 갖춘 핀 호환이 가능한 16비트 및 18비트 제품군도 이용할 수 있다. 독자적인 내부 레퍼런스 버퍼는 갑작스럽게 변환 될 때, 1LSB 오류보다 더 적게 유지되며, 길어진 대기(idle) 기간 이후 진정한 단사 연산(one-shot operation)을 실현시킬 수 있다. 이러한 ADC는 단일 5V 전원에서 동작하며 1Msps일 때 겨우 50mW만 소모한다. 전력은 더 느린 샘플 속도시 선형적으로 더욱 감소된다. 셧다운 모드 대기 상태 일 때 겨우 300µW만 소비한다.
DC1908A 데모 보드는 DC590B (QuikEval) 또는 DC718C (PScope) 데이터 수집 보드와 함께 LTC2338 제품군의 평가를 쉽게 할 수 있다. 완전 차동형 LTC2338-18과 의사 차동(pseudo differential) LTC2328-18 제품군은 상업용, 산업용, 자동차 온도 등급에서 소형 MSOP-16 패키지에서 이용할 수 있다. 가격은 1,000개 수량 기준으로 개당 29.10 달러에 책정되었다.

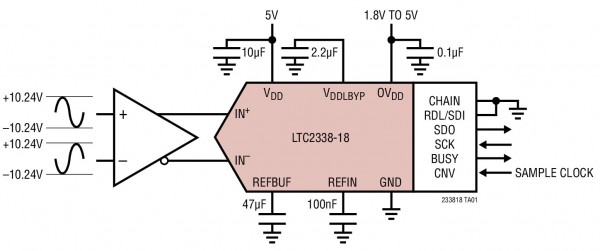

일반적인 설계 예
애플리케이션
• 프로그래머블 로직 컨트롤러
• 산업 공정 제어
• 고속 데이터 수집
• 휴대용 또는 소형 계측기
• ATE
