LTC2500-32의 주요 특징
• 1Msps에서 104dB SNR
• 듀얼 출력 32비트 SAR ADC
  ∘ 32비트 디지털 방식으로 필터링 된 저잡음 출력
  ∘ 24비트 차동 + 7비트 공통모드 1Msps 출력 (오버레인지 감지 기능)
• 설정 가능한 디지털 필터 (동기화 기능)
• 7 필터 종류: Sinc,¹ Sinc,² Sinc,³ Sinc,⁴ Spread-Sinc, Flat Passband, Averaging
• 넓은 입력 공통 모드 범위
• 128dB CMRR
• 24핀 7mm x 4mm DFN 패키지

제품 설명
최근 리니어 테크놀로지를 인수한 아나로그디바이스는 초고정밀 32비트 SAR (successive approximation register) ADC(아날로그 디지털 컨버터)인 LTC2500-32를 출시했다고 밝혔다. LTC2500-32는 정밀 측정 애플리케이션을 위한 새로운 구현 방식이다. 높은 정확도와 리니어 테크놀로지 고유의 SAR ADC 아키텍처를 유연한 통합 디지털 필터와 접목해 시스템 신호 대역폭을 최적화하고 아날로그 앤티앨리어싱 필터(analog anti-aliasing filter) 요건을 보다 용이하게 해준다.

LTC2500-32는 동시에 2개의 출력을 제공한다. (1) 32비트 저잡음 디지털 필터링 된 출력(최대 148dB의 동적 범위를 달성) (2) 32 비트 1Msps 무지연 출력(오버레인지 감지 비트, 입력 전압 차를 나타내는 24 비트, 공통 모드 입력 전압을 표시한 7 비트로 구성). 무지연 출력은 태생적으로 디지털 방식으로 필터링된 출력에 완벽히 매칭되기 때문에 정밀 ADC와의 병렬 상태에서 신호 무결성을 모니터링하기 위해 추가의 고속 ADC가 필요한 애플리케이션에서 일반적으로 발생하는 미스매치나 드리프트를 피할 수 있다. 넓은 입력 공통 모드 범위와 높은 CMRR은 LTC2500-32가 가변적인 공통모드와 신호를 인터페이싱 할 수 있도록 함으로써 아날로그 신호 체인을 더욱 단순화한다. 두 출력 각각은 2개의 입력 단자 간에 적용된 전압차를 매우 정확하게 나타내는 것이 특징이다.

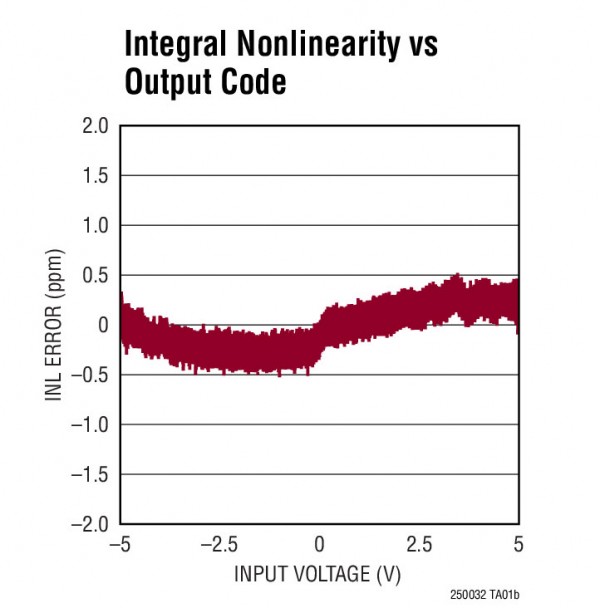

LTC2500-32은 잡음 밀도가 매우 낮기 때문에 61sps에선 148dB, 1Msps에선 104dB 의 동적 범위를 제공한다. 저잡음 외에도 LTC2500-32는 0.5ppm (일반) 및 2ppm이 보장되는 최대 INL의 뛰어난 선형도와 넓은 온도 범위에 걸쳐 낮은 이득 및 오프셋 성능을 제공하는 것이 특징이다. 이러한 특징들이 결합되어 산업자동화 애플리케이션처럼 잡음이 심한 환경에서도 최첨단 고정밀 측정이 가능하다. 통합된 설정 가능한 디지털 필터는 7개의 필터 종류와 13개의 다른 다운샘플링 값을 제공, 사용자들이 각 애플리케이션에 맞게 대역폭, 필터 응답 및 잡음 성능을 적절히 트레이드오프 할 수 있도록 최고의 유연성을 제공한다.

LTC2500-32는 매우 높은 정밀 SAR ADC 제품군의 속하며, 여기에는 32비트 LTC2508-32도 포함되어 있어, 데이터 수집 애플리케이션을 위한 디지털 필터를 제공한다. 24비트 LTC2512-24는 평탄한 통과대역을 필요로 하는 신호 프로세싱 애플리케이션을 위한 디지털 필터를 제공한다. LTC2512-24 및 LTC2508-32는 대역폭과 동적 범위간의 트레이드오프를 하는데 있어 신호 무결성과 4개의 다운샘플링 값을 모니터링하기 위해 14비트 무지연 출력을 제공한다. LTC2500-32는 더 넓은 범위의 필터와 다운샘플링 값을 제공한다.

LTC2500-32는 상업 및 산업용 온도 범위(–40°C ~ 85°C) 에서 이용 가능하다. 제품 가격은 1,000개 수량 기준으로 개당 35.95달러에서 시작한다. LTC2500 SAR ADC 제품군을 위한 DC2222A 평가 보드는 www.linear.com/demo 또는 지사를 통해 구입할 수 있다. 제품 관련 상세 정보는www.linear.com/product/LTC2500-32 참조.

일반적인 설계 예

애플리케이션
• 지진학
• 에너지 탐사
• 자동 시험 장비
• 고정밀 계측
