LTC3305의 제품 특징
• 직렬 연결된 최대 4개의 12V 납산 배터리 밸런싱하는 단일 IC
• 모든 NFET 설계
• 스택형으로 대형 직렬 연결된 배터리 팩 밸런싱
• 독립형 밸런싱 동작: 외부 µP 또는 추가적인 제어 회로 불필요
• 외부 PTC 서미스터로 전류 밸런싱 제한
• 연속 모드 및 타이머 모드
• 프로그래밍 가능한 UV 및 OV 오류 임계값
• 프로그래밍 가능한 종료 시간 및 종료 전압
• 열성능 강화된 38핀 TSSOP 패키지
• IEEE Xplore에서 "납산 배터리의 충전 균등화를 통한 수명 연장"을 읽으려면 여기를 클릭하세요.
제품 설명
LTC®3305는 직렬 연결된 최대 4개의 납산 배터리를 밸런싱한다. 이 디바이스는 고성능 배터리 시스템의 일부로 기존에 있는 별도의 배터리 차저와 함께 사용하도록 설계됐다. 모든 전압 모니터링, 게이트 드라이브 및 오류 검출 회로가 통합되어 있다.
LTC3305은 보조 배터리 또는 대체 저장 셀을 사용하여 스택에 있는 각각의 개별적인 배터리로 전하를 전달하거나 전달받는다. 모드(mode) 핀은 타이머 모드와 연속 모드의 두 가지 동작 모드를 제공한다. 타이머 모드에서, 밸런싱 동작이 완료되면 LTC3305는 프로그래밍된 시간 동안 저전력 상태로 들어가며, 그런 다음 주기적으로 배터리를 재밸런싱한다. 연속 모드에서, 밸런싱 동작은 배터리가 프로그래밍된 종료 전압으로 밸런싱된 후에도 계속된다.
LTC3305는 열성능 강화된 38핀 TSSOP 패키지로 제공된다.

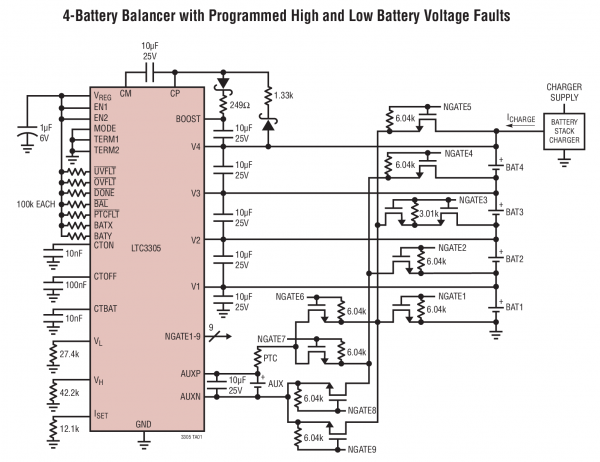

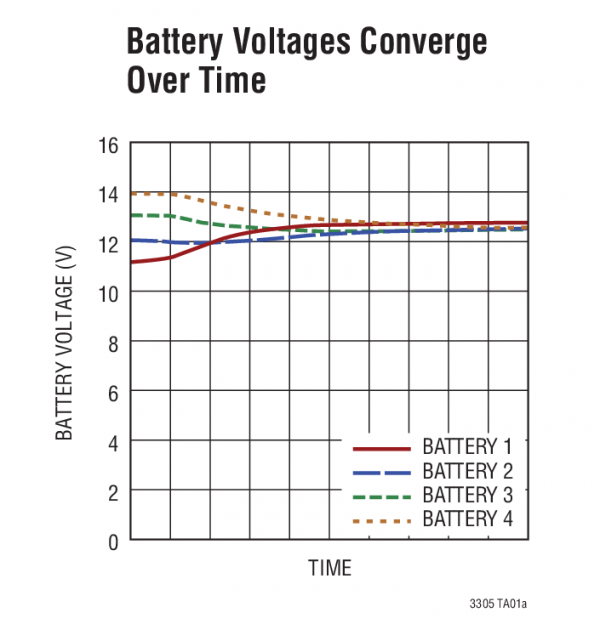

일반적인 설계 예
애플리케이션
• 통신 백업 시스템
• 홈 배터리 구동 백업 시스템
• 산업용 전기차
• 에너지 저장 시스템 (ESS)
• 의료용 장비
|
