제품특징: LT8608
• 폭넓은 전압 범위: 3.0V ~ 42V
• 초저 전류 버스트 모드(Burst Mode®) 동작
  ∘ 2.5µA미만 I_Q : 12V_IN ~ 3.3V_OUT 로 조절
  ∘ 10mV_P-P 미만의 출력 리플
• 고효율 2MHz 동기식 동작:

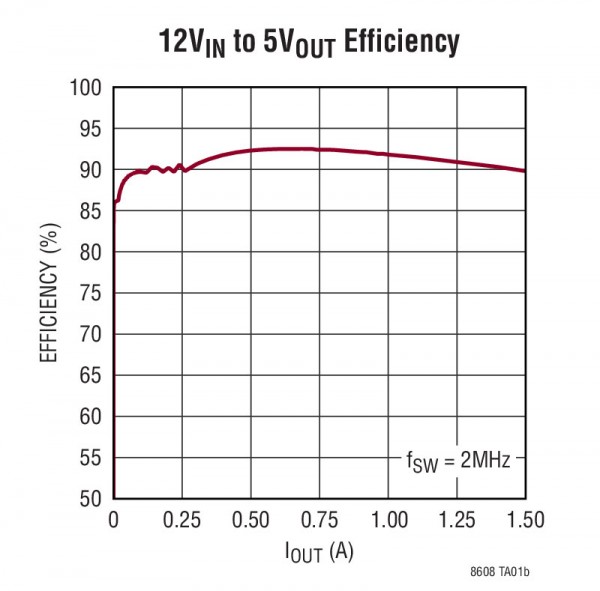

  ∘ 0.5A일 때 93% 효율, 5V_OUT 에서 12V_IN
• 1.5A 최대 연속 출력 전류
• 빠른 최소 스위치 온타임: 45ns
• 조절 가능 & 동기화 가능: 200kHz ~ 2.2MHz
• 낮은 EMI를 위한 스프레드 스펙트럼 주파수 변조
• 소형 인덕터 사용 가능
• 낮은 드롭아웃
• 피크 전류 모드 동작
• 정밀한 1V 인에이블 핀 임계값
• 내부 보정
• 출력 소프트스타트 & 트랙킹
• 소형 10핀 MSOP 패키지

제품 설명
LTC는 1.5A, 42V 입력 동기식 스텝다운 스위칭 레귤레이터(제품명: LT8608)를 출시한다고 밝혔다. 독자적인 동기식 정류 토폴로지는 2MHz 스위칭 주파수에서도 93%의 효율을 제공하여 설계자는 AM 라디오처럼 잡음에 민감한 주파수 대역을 피할 수 있으면서 매우 작은 솔루션 풋프린트를 이용할 수 있다. Burst Mode® 동작은 무부하 조건에서 2.5µA 이하의 대기 전류를 유지하여 올웨이즈온 시스템에 이상적이다. 이 제품의3.0V ~ 42V 입력 전압 범위는 3.0V로 낮은 최소 입력 전압과 40V를 초과하는 부하 덤프 과도상태의 콜드 크랭크(cold-crank) 및 스탑스타트(stop-start) 시나리오에서 출력 전압을 유지해야 하는 자동차 애플리케이션에 이상적이다. 2A스위치는 최대 1.5A의 연속 출력 전류를 제공할 수 있다.

LT8608은 모든 조건에서 200mV (@500mA)에 불과한 최소 드롭아웃 전압을 필요로 하며, 자동차 콜드크랭크와 같은 시나리오를 견딜 수 있다. 스프레드 스펙트럼 주파수 변조 및 특수 설계 기법은 자동차 및 산업 환경에서 잡음 문제를 최소화할 수 있는 낮은 EMI 동작을 제공한다. 또한, 45ns에 불과한 매우 짧은 최소 온타임을 통해 16V 입력에서 1.5V 출력까지 2MHz의 일정한 주파수 스위칭을 실현시킬 수 있다. LT8608의 10핀 열 성능이 강화된 MSOP 패키지와 높은 스위칭 주파수는 외부 인덕터와 커패시터를 작게 유지시켜, 콤팩트하면서 열 성능이 우수한 풋프린트를 제공한다.

LT8608은 단일 다이에, 필수적인 부스트 다이오드, 오실레이터, 제어 및 로직 회로와 상, 하단 고효율 전력 스위치를 내장했다. 낮은 리플 버스트 모드 동작은 낮은 출력 전류에서 고효율을 유지하며, 10mV_P-P미만으로 출력 리플을 유지시킨다. 독자적인 설계 기법과 빠른 속도의 새로운 공정은 폭넓은 입력 전압 범위에서 고효율을 실현시키며, LT8608의 전류 모드 토폴로지는 빠른 과도응답과 뛰어난 루프 안정성을 구현할 수 있다. 다른 기능으로 내부 보정, 파워굿플래그(power good flag), 출력 소프트스타트/트랙킹, 열 보호 기능이 있다.

LT8608EMSE는 열 성능이 강화된 MSOP-10 패키지로 공급된다. 산업 온도 버전인 LT8608IMSE는 –40°C ~ 125°C 동작 온도에서 테스트 되어 동작을 보장한다. 1,000개 수량 기준으로 개당 2.25달러로 책정되었으며 모든 버전은 지금 즉시 이용할 수 있다.

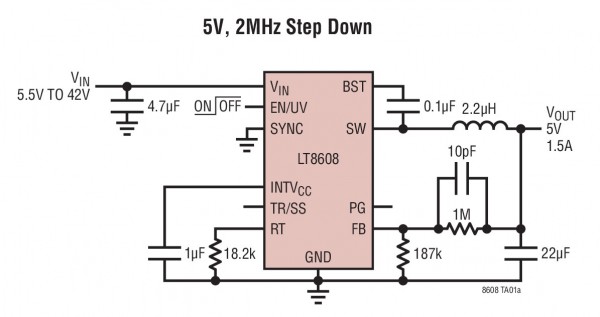

일반적인 설계 예

애플리케이션
• 범용 스텝 다운
• 낮은 EMI 스텝 다운
