LT6376의 주요특징
• 공급 전압: 3.3V~50V
• ±230V 공통 모드 전압 범위
• +IN, -IN,
  ◦ 입력당: ±240V
  ◦ 차등: ±480V
• 350μA 공급 전류
• 레일 투 레일 출력
• 내부 저항기 분배기 비율 선택 가능
• 패키지/케이스: MSOP, DFN
• 온도 작동 범위: -40°C~+85°C, -40°C~+125°C

제품 설명
LT6376은 뛰어난 DC 정밀도와 매우 높은 입력 공통 모드 범위 및 넓은 공급 전압 범위가 결합된 이득 10 차동 증폭기이다. 장치에는 정밀 연산 증폭기(op amp) 및 높은 정합의 박막 저항기 네트워크가 포함된다. 우수한 CMRR, 매우 낮은 이득 오차 및 매우 낮은 이득 드리프트를 특징으로 한다.

LT6376을 높은 공통 모드 전압 범위를 가진 기존의 차동 증폭기와 비교할 경우 LT6376의 10 이득과 선택 가능한 저항기 분할기 비율은 사용자가 최대의 정밀도와 속도로 낮은 입력 기준 잡음을 달성할 수 있으므로 우수한 시스템 성능을 제공한다. 증폭기는 -40°C~+125°C 온도 범위에서 작동되며 MSOP 및 DFN 패키지에서 사용할 수 있다. LT6376은 하이 사이드 또는 로우 사이드 전류 감지 응용 분야에 적합하다.

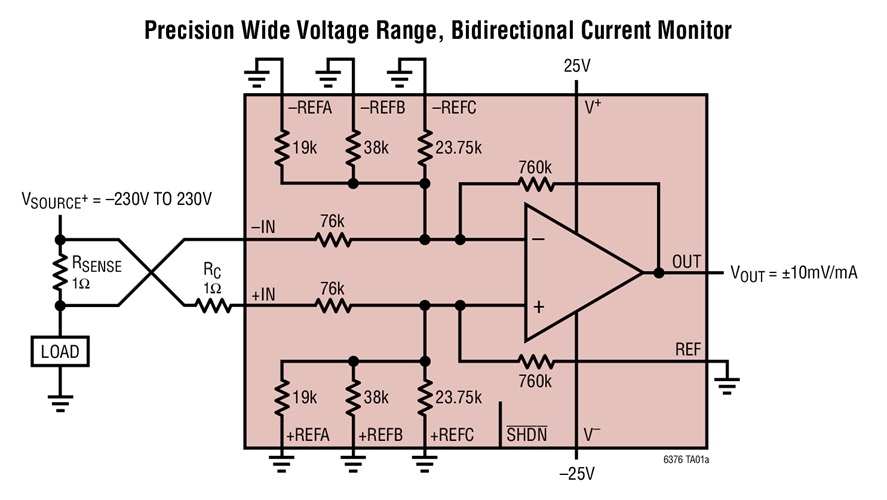

일반적인 회로 설계 예

애플리케이션
• 하이사이드 또는 로우사이드 전류 감지
• 고전압 - 저전압 레벨 변환
• 정밀 차동 증폭기
• 양방향의 넓은 공통 모드 범위 전류 감지
• 절연 회로 대체
