ADN4654/5의 특징
• 반도체 소자: SOICW 또는 SSOP 패키지의 1.1Gbps LVDS 절연기(경쟁 제품 대비 5배 ~ 7배 빠름)
• 정밀 타이밍: 2.6psrms(통상 랜덤 지터)에서의 매우 낮은 지터, 4.5ns의 최대 전파 지연
• 견고성: 3kV 및 5kV 강화 절연, 외부 포트에 대한 높은 공통 모드 내성 및 일시 내성 제공
• 5kVrms 및 3.75kVrms LVDS 절연기
• TIA/EIA-644-A LVDS 표준 준수
• 다양한 이중 채널 구성
• 2.5V 또는 3.3V 공급 장치
• 낮은 지터, 모든 데이터의 최대 1.1Gbps 스위칭
◦ 4ns(통상) 전파 지연
◦ 2.6psrms 통상 랜덤 지터
◦ 1.1Gbps에서 90ps의 피크 투 피크 총 지터
• -75dBc 전원 공급 장치 리플 제거, 위상 스퍼 레벨
• 결함 내성
• 분리 장벽에 걸쳐 ±8kV IEC 61000-4-2 ESD 보호 제공
• 높은 공통 모드 일시 내성: >25kV/μs
• 1.1Gbps PRBS EN 55022 Class B 복사성 방출 제한 통과(승인 대기 중)
• 안전 및 규제 승인(20리드 SOICW 패키지)
◦ UL(승인 대기 중): UL 1577에 따른 1분간 5000Vrms
◦ CSA 부품 승인 통지 5A(승인 대기 중)
◦ VDE 품질 보증 확인서(승인 대기 중)
◾DIN V VDE V 0884-10(VDE V 0884-10): 2006-12
◾VIORM = 424VPEAK
• 동작 온도 범위: -40°C ~ +125°C
• 7.8mm 연면거리 및 공간거리
제품 설명

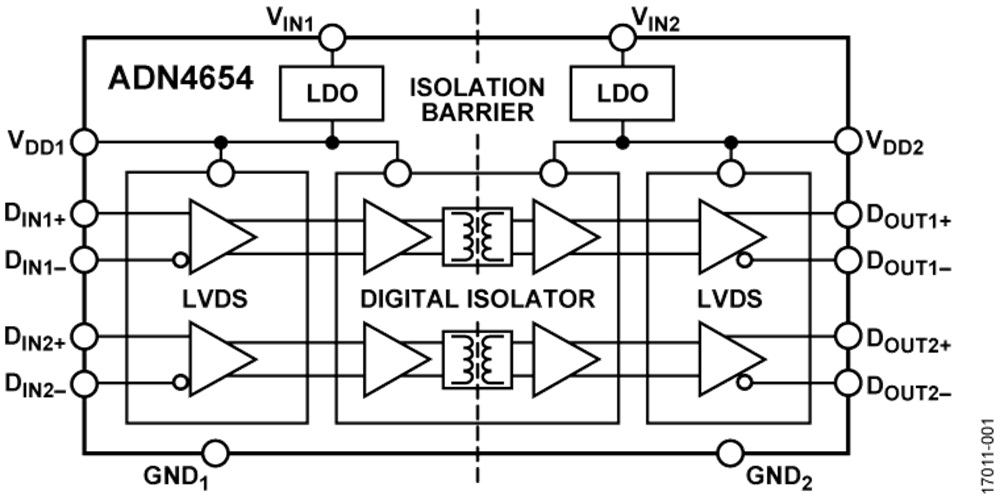

Analog Devices의 ADN4654 이중 채널 LVDS 기가비트 절연기 이미지Analog Devices의 ADN4654 및 ADN4655 신호 절연 LVDS 버퍼는 최대 1.1Gbps에서 낮은 지터로 동작한다. 이 소자는 고속 동작을 위해 개선된 Analog Devices의 iCoupler® 기술을 통합하여 TIA/EIA-644-A 준수 LVDS 구동기 및 수신기의 전기적 분리를 제공한다. 이로 인해 LVDS 신호 체인의 드롭인 분리가 가능해 졌다.
ADN4654 및 ADN4655는 다중 채널을 구성한다. ADN4655의 LVDS 수신기는 입력이 부동, 단락, 종단되지만 구동되지 않은 경우에 해당 LDVS 구동기 출력에서 Logic1을 보장하는 고장 시 안전 메커니즘을 포함한다.
낮은 지터 및 고속 동작을 위해 LVDS 및 절연기 회로는 2.5V 공급 장치로 동작한다. 필요한 2.5V는 통합 온칩 저 드롭아웃 조정기(LDO)가 외부 3.3V 전원 공급 장치에서 공급할 수 있다. 이 소자는 넓은 산업 온도 범위에서 완벽하게 동작하며 5kVrms 절연의 20리드 넓은 본체 SOICW 패키지, 또는 3.75kVrms 절연의 20리드 SSOP 패키지로 제공된다.

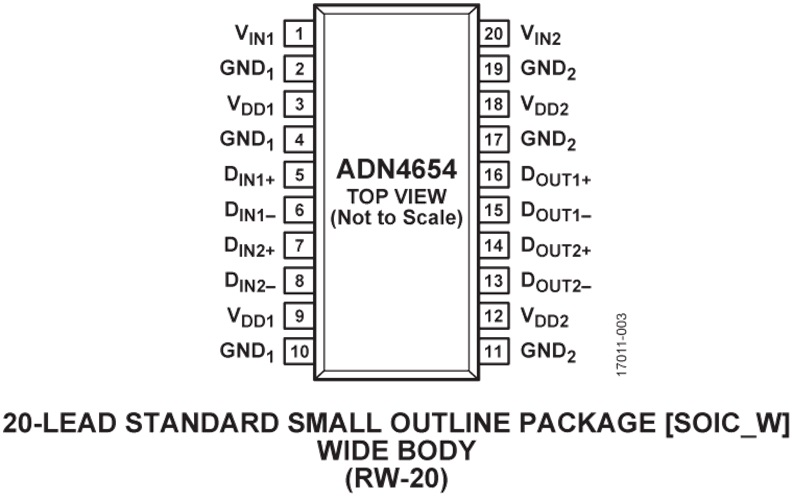

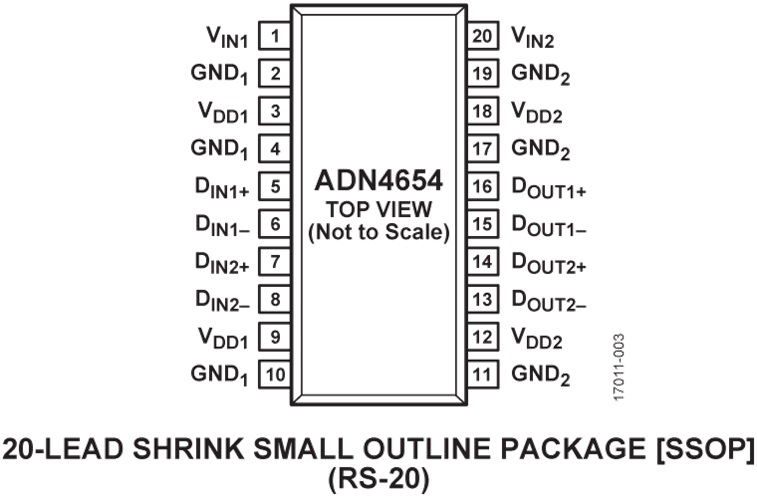

제품 외형
애플리케이션
• 동영상 및 이미지 데이터 분리
• 아날로그 프런트 엔드 분리
• 데이터 평면 분리
• 고속 클록 및 데이터 링크 분리
|
