LTM2881의 제품 특징
• RS485/RS422 트랜시버: 2500VRMS (1분)
• UL-CSA 인증 파일 #E151738
• CSA 인증 (CA 5A)
• 절연형 DC 전원: 최대 200mA에서 5V
• 외부 부품 불필요
• 20Mbps 또는 낮은 EMI 250kbps 데이터 속도
• 높은 ESD: 트랜시버 인터페이스에서 ±15kV HBM
• 높은 공통 모드 과도전압 내성: 30kV/µs
• 선택 가능한 120Ω 터미네이션 내장
• 3.3V (LTM2881-3) 또는 5.0V (LTM2881-5) 동작
• 유연한 디지털 인터페이스를 위한 1.62V~5.5V 로직 전원 핀
• 최대 연속 동작 전압: 560VPEAK
• 높은 입력 임피던스 페일세이프 RS485 리시버
• 전류 제한 드라이버 및 열 셧다운
• TIA/EIA-485-A 및 PROFIBUS와 호환
• 내부 오류 조건 시 높은 임피던스 출력
• 저전류 셧다운 모드 (10µA 미만)
• 범용 CMOS 절연 채널
• 15mm × 11.25mm BGA 및 LGA 패키지
제품 설명
LTM®2881은 완벽한 갈바닉 절연 풀 듀플렉스 RS485/RS422 마이크로모듈(µModule®) 트랜시버이다. 외부 부품은 전혀 필요하지 않다. 단일 전원이 내장된 절연, 저잡음, 고효율 5V 출력 DC/DC 컨버터를 통해 인터페이스의 양쪽에 전력을 공급한다.
결합된 인덕터와 절연 전력 트랜스포머가 라인 트랜시버와 로직 인터페이스 사이에 2500VRMS의 절연을 제공한다. 따라서 이 디바이스는 접지 루프를 차단해 큰 공통 모드 전압 범위를 제공하는 시스템에 이상적이다. 30kV/µs 이상의 공통 모드 과도전압 상태에서도 중단 없는 통신이 보장된다.
최대 데이터 속도는 20Mbps 또는 슬루 제한 모드에서 250kbps이다. 데이터 송신, DI 및 데이터 수신, RO는 저지터 프로세싱으로 구동되는 이벤트로 구현된다. 리시버는 1/8 단위 부하를 가지며 버스당 최대 256개 노드를 지원한다. 로직 전원 핀은 주 전원과 독립적으로 1.62V~5.5V 사이의 다른 로직 레벨과 손쉽게 인터페이싱할 수 있게 한다.
또한 향상된 ESD 보호로 부품은 래치업 또는 손상 없이 절연 전원에 대한 트랜시버 인터페이스 핀에서 최대 ±15kV(HBM) 및 로직 전원에 대한 절연 장벽을 통해 ±10kV까지 견딜 수 있다.

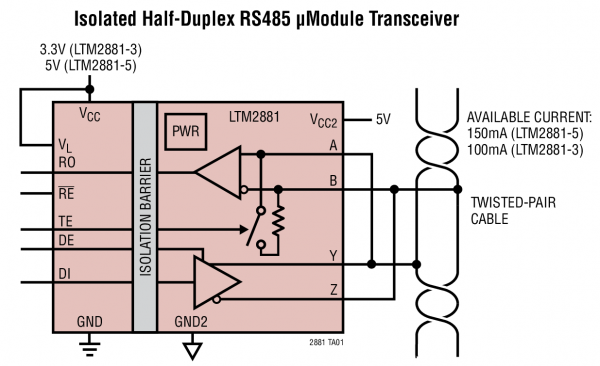

일반적인 설계 예
애플리케이션
• 절연 RS485/RS422 인터페이스
• 산업용 네트워크
• RS485 접지/루프 차단
• 절연 PROFIBUS-DP 네트워크
|
