• 6채널 로직 아이솔레이터: 3,500V_RMS

• 3V~5.5V 전원 동작, 양측 절연 인터페이스

• 외장 부품 필요 없음

• SPI (LTM2892-S) 또는I²C (LTM2892-I) 동작

• 높은 커먼 모드 과도전압 내성: 50kV/µs

• 고속 동작:

 o 10MHz 디지털 절연

 o 8MHz/4MHz SPI 절연

 o 400kHz I²C 절연

• 유연성 높은 디지털 인터페이스를 위한1.62V~5.5V 로직 전원

• 절연층간 ±15kV ESD HBM

• 커먼모드 동작 전압: 850V_PEAK

• 저전류 셧다운 모드 (<10µA)

• 소형 9mm x 6.25mm x 2.91mm BGA 패키지

LTC는 3.3V~5V 시스템을 위한 6채널 SPI/디지털 또는 I²C µModule® (micromodule) 아이솔레이터 (제품명: LTM2892)를 출시한다고 밝혔다. 그라운드 전위는 시스템에서 폭넓게 변화될 수 있으며, 커먼 모드 동작 한계를 잠재적으로 초과하여, 통신을 교란시키고, 부품을 파괴하며 심지어 위험한 조건을 만들 수도 있다. LTM2892는 갈바닉 절연층 (galvanic isolation barrier)을 통해 통신함으로써 그라운드 루프 (ground loop)를 이격시킨다. 갈바닉 절연층은 최고 3,500V_RMS 의 전위 차이에 대해 DC 전류를 막아 안전하고 연속된 동작을 제공한다. LTM2892는 외부 부품을 필요로 하지 않으며, 절연 데이터 통신을 위해 작고 간단한 µModule 솔루션을 제공한다.

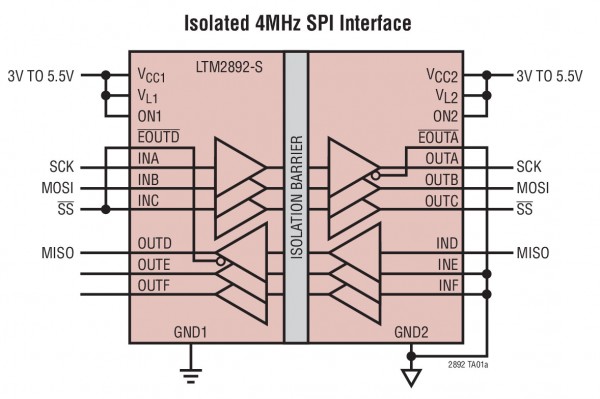

LTM2892는 2개의 통신 인터페이스 버전으로 이용할 수 있다. LTM2892-I는 양방향 연속 데이터 (SDA), 클록 (SCL) 및 최고 10MHz에서 동작하는 추가적인 절연 CMOS 로직 신호 3개를 이용해 최대 400kHz까지 I²C 호환될 수 있다. LTM2892-S는 범용 I/O로 사용될 수 있거나 SPI 를 준수하는 동작을 위해 구성가능한 6개의 CMOS 디지털 아이솔레이터 채널을 제공한다. 6개 채널은 3개의 순방향 경로와 3개의 역방향 경로를 포함하며 최대 10MHz까지 동작할 수 있다. SPI 통신으로 구성될 때, 최대 클록 속도는 단방향 통신시 8MHz이거나 왕복의 양방향 동작의 경우 4MHz이다. 모든 버전은 로직 전원 핀과 ON 핀을 포함한다. 로직 전원 핀은 저전압 마이크로컨트롤러와의 작접 인터페이스를 위해 1.62V (SPI) 또는 3V (I²C) 까지 낮아질 수 있다. ON 핀은 LTM2892가 셧다운시 10µA 미만의 파워소모를 실현시킨다. 추가적으로 50kV/µs 보다 더 빠른 커먼 모드 과도 조건에서도 연속 통신 기능이 제공되며 절연층에 대해 견고한 ±15kV ESD HBM 기능이 제공된다.

LTM2892는 9mm x 6.25mm 표면 실장 BGA 패키지로 제공된다. 모든 집적 회로와 수동 부품들은 RoHS 규격을 준수하는 µModule 패키지로 실장되어 있다. 가격은 1,000개 수량 기준으로 개당 5.95 달러에 책정되어 있다.

• 절연 SPI 또는 I2C 인터페이스

• 산업 시스템

• 테스트 및 측정 장비

• 그라운드 루프 브레이킹
