주요 특징
• 10BASE-Te/100BASE-TX/1000BASE-T IEEE 802.3 준수
• MII, RMII, RGMII MAC 인터페이스
• 1000BASE-T RGMII 대기 시간: 전송 < 68ns, 수신 < 226ns
• 100BASE-TX MII 대기 시간: 전송 < 52ns, 수신 < 248ns
• EMC 테스트 표준
  ∘ IEC 61000-4-5 서지(±4kV)
  ∘ IEC 61000-4-4 전기적 고속 과도 상태(EFT)(±4kV)
  ∘ IEC 61000-4-2 ESD(±6kV 접점 방전)
  ∘ IEC 61000-4-6 전도 내성(10V)
  ∘ EN55032 방사 방출(클래스 A)
  ∘ EN55032 전도 방출(클래스 A)
• 다단계 핀 스트래핑을 사용한 무인 구성
• IEEE 802.3az에 따른 EEE
• 패킷 감지의 개시로 IEEE 1588 타임 스탬프 지원
• 향상된 링크 감지
• 구성 가능한 LED
• 수정 발진기 주파수/25MHz 클록 입력 주파수(RMII의 경우 50MHz)
• 25MHz/125MHz 동기 클록 출력
• 소형 패키지 및 넓은 온도 범위

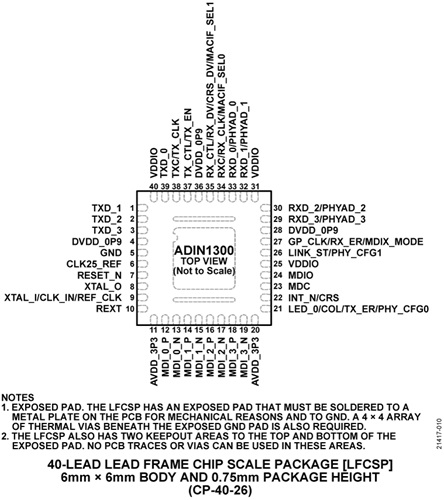

  ∘ 40리드, 6mm x 6mm LFCSP
  ∘ -40°C ~ +105°C의 주변 작동 범위
  ∘ • 저전력 소비
  ∘ 1000BASE-T의 경우 330mW
  ∘ 100BASE-TX의 경우 140mW
  ∘ 3.3V/2.5V/1.8V MAC 인터페이스 VDDIO 공급
  ∘ 통합된 전원 공급 장치 모니터링 및 POR

제품 설명
ADIN1300은 주로 산업용 이더넷 응용 제품을 위해 설계된 낮은 대기 시간 및 저전력 소비 사양의 저전력, 단일 포트, 기가비트 이더넷 트랜시버이다. 이 설계는 에너지 효율적인 이더넷(EEE) 물리층(PHY) 코어를 모든 관련 공통 아날로그 회로망, 입출력 클록 버퍼링, 관리 인터페이스 및 서브 시스템 레지스터, 그리고 초기화/클록 제어와 핀 구성을 관리하는 MAC 인터페이스 및 제어 논리와 통합했다.

ADIN1300은 6mm × 6mm, 40리드 리드 프레임 칩 스케일 패키지(LFCSP)로 제공됩니다. 이 장치는 3.3VMAC의 인터페이스 전원 공급 장치를 사용한다는 전제 하에 최소 2개의 전원 공급 장치(0.9V 및 3.3V)로 작동됩니다. 시스템 레벨 설계의 유연성을 극대화하기 위해 별도의 VDDIO 공급 장치를 사용하여 ADIN1300의 다른 회로망과 상관 없이 관리 데이터 입력/출력(MDIO) 및 MAC 인터페이스 공급 전압을 구성할 수 있으므로 1.8V, 2.5V 또는 3.3V로 작동할 수 있다. 전원 공급 시 ADIN1300은 각 전원 공급 장치가 최소 상승 임계값을 초과할 때까지 하드웨어 초기화 상태로 유지된다. 전원 공급 장치를 모니터링하여 하나 이상의 전원 공급 장치가 최소 하강 임계값 미만으로 떨어지는지 감지하고 전원 공급 장치가 다시 복구되어 POR(파워온 리셋) 회로를 충족할 수 있을 때까지 장치를 하드웨어 초기화 상태로 유지함으로써 브라운아웃을 방지한다.

MII 관리 인터페이스(MDIO 인터페이스라고도 함)는 호스트 프로세서 또는 MAC(관리 스테이션(STA)이라고도 함)과 ADIN1300 사이에 2선 직렬 인터페이스를 제공하여 PHY 코어 관리 레지스터의 제어 및 상태 정보에 액세스할 수 있다. 이 인터페이스는 IEEE 802.3 표준 조항 22 및 조항 45 관리 프레임 구조와 모두 호환된다.

ADIN1300은 케이블 길이를 기가비트 속도로 작동할 경우 최대 150미터, 100Mbps 또는 10Mbps로 작동할 경우 최대 180미터까지 지원할 수 있다.

내부블록도
