AD7380/1의 주요 특징
• 16비트/14비트 제공
• 이중 동시 샘플링
• 완전 차동 아날로그 입력
• 처리량 변환율: 4MSPS
• 신호대 잡음비(SNR)(통상):
  ◦ 92.5dB, VREF = 3.3V 외부(16비트 기준)(AD7380)
  ◦ 85.4dB, VREF = 3.3V 외부(14비트 기준)(AD7381)
• 온칩 오버 샘플링 기능
• 해상도 부스트 기능
• 경고 기능
• SNR 102.8dB(통상), x32 OSR
• 비선형 적분(INL)(최대):
  ◦ 2.0LSB(16비트 기준)
  ◦ 1.0LSB(14비트 기준)
• 내부 레퍼런스: 2.5V(10ppm/°C 기준)
• 고속 직렬 인터페이스
• 작동 온도 범위: -40°C~+125°C

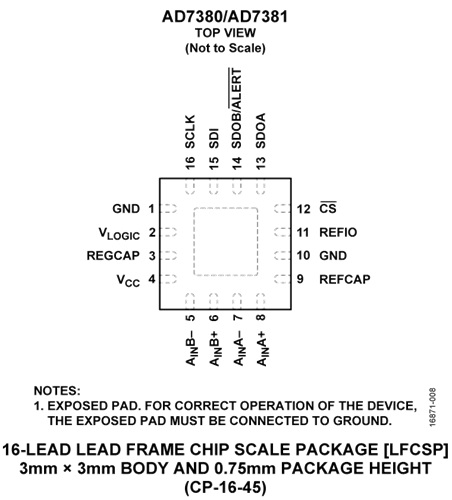

• 패키지: 3mm x 3mm 16리드 LFCSP
• 넓은 공통 모드 범위

제품 설명
AD7380 및 AD7381은 3.0V~3.6V 전원 공급 장치로 작동하고 최대 4MSPS의 처리율을 제공하는 16비트/14비트 핀 호환 가능, 이중 동시 샘플링, 고속, 저전력, 연속 근사화 레지스터(SAR) 아날로그 디지털 컨버터(ADC)이다. 아날로그 입력 유형은 차동으로서 넓은 공통 모드 입력 전압을 수용하며, 칩 선택(CS)의 하강 에지에서 샘플링되고 변환된다.

온칩 오버 샘플링 블록이 내장되어 있어서 작동 범위가 확장되고 낮은 대역폭에서 잡음이 감소된다. 버퍼 내부 2.5V 레퍼런스가 포함되어 있습니다. 또는 최대 3.3V의 외부 레퍼런스를 사용할 수도 있다.

변환 프로세스 및 데이터 취득은 표준 제어 입력을 사용하므로 마이크로 프로세서 또는 디지털 신호 프로세서(DSP)에 쉽게 인터페이스할 수 있다. 별도의 논리 공급 전압을 사용하여 1.8V, 2.5V, 3.3V 인터페이스와 호환된다.

AD7380/1 장치는 -40°C~+125°C의 작동 사양을 갖춘 16리드 프레임 칩 크기 패키지(LFCSP)로 제공된다.

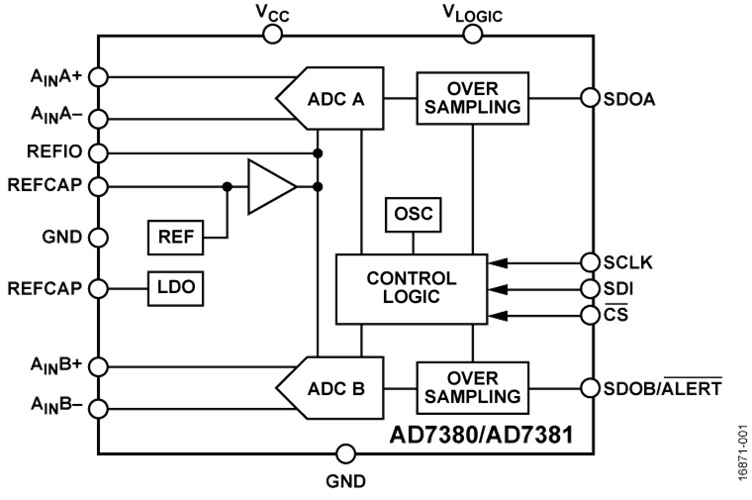

일반적인 설계 예

애플리케이션
• 모터 제어 위치 피드백
• 모터 제어 전류 감지
• 소나
• 전력 품질
• 데이터 취득 시스템
• EDFA 응용 제품
• I 및 Q 복조
