LTM4626의 주요 특징
• 입력 전압 범위: 3.1~20V
• 출력 전압 범위: 0.6~5.5V
• 출력 전류
◦ LTM4626: 12A
◦ LTM4638: 15A
• 회선, 부하 및 온도에서 최대 ±1.5%의 총 DC 출력 전압 오류
• 차동 원격 감지 증폭기
• 전류 모드 제어, 빠른 과도 응답
• 외부 주파수 동기화
• 여러 개의 LTM4626을 사용하여 다중 위상 병렬 전류 공유
• 출력 전압 추적 기능
• 선택 가능한 불연속 모드
• 전력 양호 표시등
• 과전압, 과전류 및 과열 보호
• 히트싱크용 인덕터
• 패키지: 49리드 BGA
• 패키지 크기:
◦ LTM4626: 6.25mm × 6.25mm × 3.87mm
◦ LTM4638: 6.25mm × 6.25mm × 5.02mm
제품 설명
LTM4626 및 LTM4638 강압 μModule 레귤레이터는 완벽한 강압 DC-DC 스위칭 모드 전력 레귤레이터로서, 초소형 6.25mm x 6.25mm BGA(Ball Grid Array) 패키지로 제공된다. μModule(microModule) 패키지에는 스위칭 컨트롤러, 전력 FET, 인덕터 및 지원 구성 요소가 포함되어 있다. 3.1~20.0V의 입력 전압 범위에서 작동하는 LTM4626 및 LTM4638은 하나의 외부 레지스터로 설정된 0.6~5.5V의 출력 전압 범위를 지원한다. 이 장치는 최대 12A(LTM4626) 및 15A(LTM4638)의 연속 출력 전류를 제공한다. 벌크 입력 및 출력 커패시터만 필요하다.
LTM4626 및 LTM4638 μModule은 선택 가능한 불연속 모드 작동 기능과 전원 레일 시퀀싱을 위한 출력 전압 추적 기능을 지원한다. 이 장치의 높은 스위칭 주파수 및 전류 모드 제어 기능은 안정성을 저해하지 않고 라인 및 부하 변화에 대해 매우 빠른 과도 응답을 구현한다.
오류 보호 기능에는 과전압, 과전류 및 과열 보호 기능을 들 수 있다.

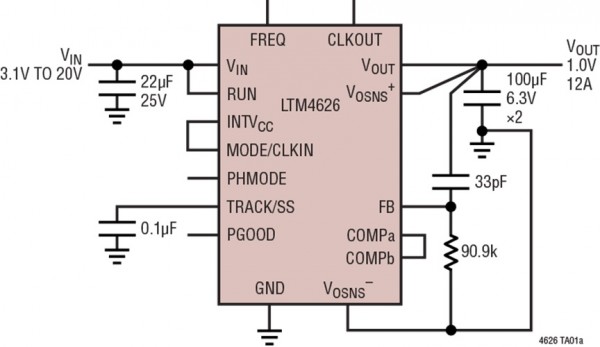

일반적인 설계 예
애플리케이션
• 전기 통신, 데이터 통신, 네트워킹 및 산업용 장비
• 의료 진단 장비
• 데이터 스토리지 랙 유닛 및 카드
• 테스트 및 디버그 시스템
|
