전원 관리 > 전류 소스 > LT3080
제품의 특징
• 출력을 병렬로 연결해서 더 높은 전류 제공 및 열 분산
• 출력 전류: 1.1A
• 단일 저항을 사용해서 출력 전압 프로그램 가능
• SET 핀 전류 1% 초기 정확도
• 출력을 0V로 조절 가능
• 낮은 출력 잡음: 40µVRMS(10Hz~100kHz)
• 넓은 입력 전압 범위: 1.2V~36V
• 낮은 드롭아웃 전압: 350mV(SOT-223 패키지 예외)
• 1mV 미만의 부하 레귤레이션
• 0.001%/V 미만의 라인 레귤레이션
• 최소 부하 전류: 0.5mA
• 2.2µF 최소 세라믹 출력 커패시터를 사용해서 안정적으로 동작
• 폴드백 기능을 사용한 전류 제한 및 과열 보호
• 8리드 MSOP, 3mm x 3mm DFN, 5리드 DD-Pak, TO-220, 3리드 SOT-223 패키지
자동차 및 교통 애플리케이션에 적합
패키지 타입 별로 AEC-Q100 규격 인증에 관한 데이터 제공
제품 설명
LT3080은 1.1A LDO 선형 레귤레이터로서, 병렬로 연결해서 출력 전류를 높이거나 표면 실장 보드로 열을 분산시킬 수 있다. 정밀 전류 소스와 전압 팔로어로서 설계된 이 제품은 높은 전류를 필요로 하거나, 0V로 설정하거나, 히트 싱크를 없애야 하는 애플리케이션에 사용하기에 적합하다. 또한 이 제품은 통과 트랜지스터의 컬렉터처럼 동작하므로, 다중 전원을 사용할 때 최저 350mV에 이르는 낮은 드롭아웃 동작이 가능하다.
LT3080의 가장 큰 특징은 넓은 출력 전압 범위를 제공한다는 것이다. 레퍼런스 전류를 사용해서 단일 저항을 통해서 출력 전압을 0V부터 36V까지 어떤 전압으로든 프로그램할 수 있다. 또한 LT3080은 출력에서 2.2µF 커패시턴스를 사용해서 안정적으로 동작하며, 소형 세라믹 커패시터를 사용할 수 있으며 다른 레귤레이터처럼 추가적인 ESR을 필요로 하지 않는다.
내부 보호 회로로서 전류 제한 및 과열 제한을 포함한다. LT3080 레귤레이터는 8리드 MSOP(노출 패드를 적용함으로써 우수한 열 특성 달성), 3mm x 3mm DFN, 5리드 DD-Pak, TO-220, 사용하기 간편한 3리드 SOT-223 패키지로 제공된다.

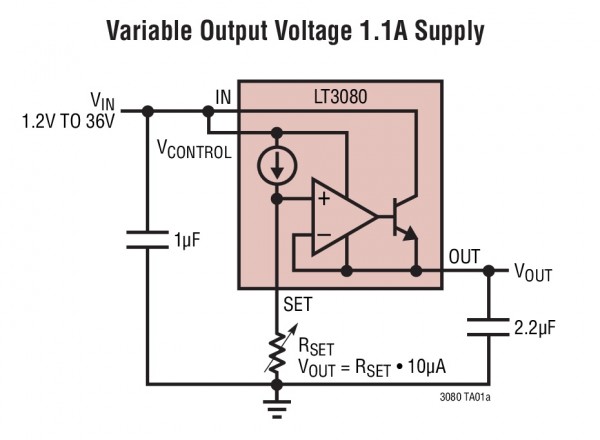

일반적인 설계 예
애플리케이션
• 고전류 완전 표면 실장 전원장치
• 고효율 선형 레귤레이터
• 스위칭 전원장치의 후위 레귤레이터
• 적은 수의 소자를 필요로 하는 가변 전압 전원장치
• 출력 전압이 낮은 전원장치
|
