제품특징: LT8494
• 폭넓은 입력 전압 범위: ~1V~60V (스타트업을 위한 2.5V~32V)
• 낮은 리플 버스트 모드® 동작
• 12V_IN~5.0V_OUT 일 때 7µA I_Q
• 출력 리플 (<10mV Typ.)
• 듀얼 전원 핀:
• 효율성 향상
• 배터리 수명 연장을 위해 스타트업 이후 ~1V까지 최소 전원 전압 감소
• 통합형 2A/70V 파워 스위치
• 1.3V까지 입력 전원 감소를 위한 파워 굿 기능
• TSSOP 패키지에서 FMEA 오류 견뎌냄
• 프로그램 가능한 스위칭 주파수: 250kHz~1.5MHz
• SWEN 핀으로 UVLO 프로그램 가능
• 하나의 커패시터로 소프트 스타트 프로그램 가능
• 20핀 TSSOP 및 4mm x 4mm QFN 패키지

제품설명
LTC는 2A, 70V 스위치가 내장된 전류 모드, 고정 주파수 SEPIC/boost DC/DC 컨버터(제품명: LT8494)를 출시했다고 밝혔다. 7µA 에 불과한 매우 낮은 대기 전류의 특징을 제공하는 이 디바이스는 올웨이즈온 자동차나 다른 산업용 배터리 구동식 시스템에 이상적이다. LT8494의 입력전압 범위는 2.5V~ 32V이며 일단 동작되면 1V~60V의 입력에서 동작한다. 따라서 단일 셀 리튬이온부터 자동차 입력까지 다양한 입력 소스를 갖춘 애플리케이션에 이상적이다. LT8494는 부스트, SEPIC 또는 플라이백 컨버터로 구성될 수 있다. 이 제품의 스위칭 주파수는 250kHz와 1.5MHz 사이의 단일 저항을 통해 프로그램될 수 있으며, 외부 부품 수를 최소화할 수 있도록 설계할 수 있다. 이 제품은 열 성능이 강화된 TSSOP-20E 또는 4mm x 4mm QFN 패키지 및 소형 외부 부품을 통합하고 있어 매우 콤팩트한 풋프린트를 보장하면서 솔루션 크기를 최소화시켜 준다.

LT8494의 내부 고효율 2A/70V 스위치는 최고 83%의 효율을 달성하면서 SEPIC 회로에서 동작한다. 듀얼 전원 핀 (V_IN 및 BIAS)을 이용하는 독자적인 설계를 이용한 디바이스는 가장 효율적인 전원으로 동작할 수 있으며, 폭넓은 범위의 조건에서 효율을 최적화할 수 있다. LT8494는 SEPIC 토폴로지를 위해 최고 60V의 입력 전원 전압으로 동작하며 최고 32V까지 부스트 및 플라이백 토폴로지에서 라이드 쓰루 보호 기능으로 동작할 수 있다.

다른 기능에는 FMEA 톨러런트 패키지(TSSOP-20E), 파워 굿 지시기, 프로그램 가능한 소프트 스타트 및 열 성능의 셧다운 보호 기능을 포함한다.

LT8494는 열 성능 기능이 향상된 TSSOP-20 패키지로 이용할 수 있다. 1,000개 수량 기준으로 개당 2.85 달러에 책정되어 있다. 산업 온도(-40°C~125°C)와 고온(-40°C~150°C) 등급으로도 이용할 수 있다. 모든 버전은 즉시 이용할 수 있다.

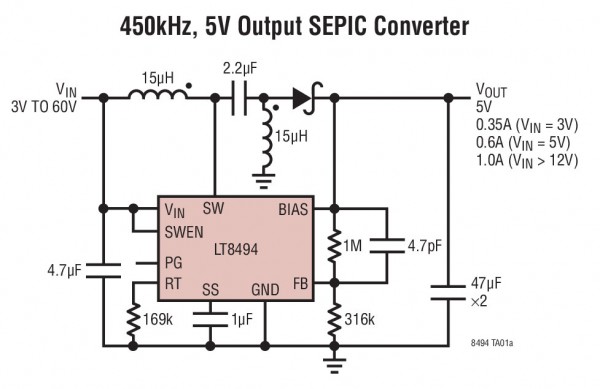

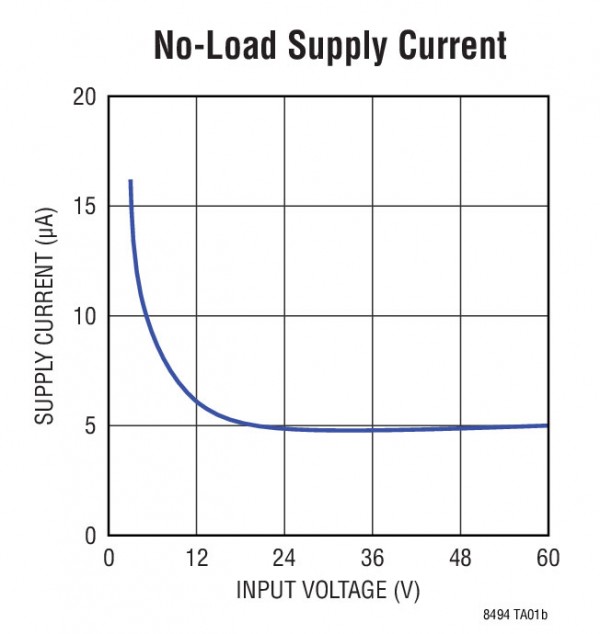

일반적인 설계 예

애플리케이션
• 자동차 ECU 전원
• 휴대용 제품의 전원
• 산업용 전원
