제품의 특징
• 푸쉬버튼 온/오프 제어
• DC 소스 간에 자동 저손실 전환
• 넓은 동작 전압 범위: 2.7V~28V
• 25µA의 낮은 셧다운 전류
• 임계값 정확도 보장: 온도에 걸쳐서 모니터링하고자 하는 전압의 ±1.5%
• 푸쉬버튼 온/오프 타이머 조절 가능
• 단순한 인터페이스를 통해서 매끄러운 마이크로프로세서 셧다운
• 셧다운에 앞서 이루어지는 하우스키핑 대기 시간 연장 가능
• 200ms 리셋 지연시간 및 1.6s 워치도그 타임아웃
• PB 입력으로 ±8kV의 HBM ESD
• 20핀 TSSOP 및 QFN(4mm x 4mm) 패키지
제품 설명
LTC2952는 시스템 전원 푸쉬버튼 온/오프 제어, 아이디얼 다이오드 PowerPath 컨트롤러, 시스템 모니터링의 3가지 기능을 하는 전원 관리 디바이스이다. LTC2952의 푸쉬버튼 입력은 시스템 전원 온/오프 제어를 하며, 온 및 오프 디바운스 시간을 개별적으로 설정할 수 있다. 또한 인터럽트 신호를 제공하는 간단한 마이크로프로세서 인터페이스를 통해서 파워다운에 앞서 적절한 시스템 하우스키핑을 할 수 있다.
아이디얼 다이오드 PowerPath 컨트롤러는 순방향 강하가 20mV로 낮으므로 2개 외부 P-채널 MOSFET을 레귤레이트해서 2개 DC 소스 간에 자동 저-손실 전환을 할 수 있다.
LTC2952의 모니터링 기능을 사용해서는 고신뢰성 시스템으로 시스템 무결성을 달성할 수 있다. 이러한 기능들로서 전원 중단 감지, 전압 모니터링, 마이크로프로세서 워치도그를 포함한다.
LTC2952는 넓은 전압 범위로 동작하므로 다양한 유형의 입력 전원을 수용할 수 있다. 또한 낮은 20mV 외부 MOSFET 레귤레이션에 극히 낮은 대기 전류를 결합함으로써 배터리로 작동되는 애플리케이션이나 전력을 절약해야 하는 애플리케이션에 사용하기에 적합하다.

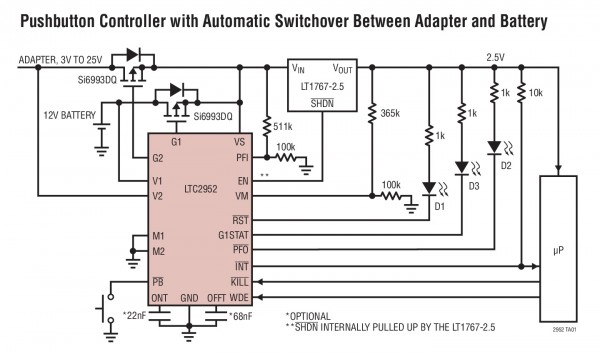

일반적인 설계 예
애플리케이션
• 데스크톱 및 노트북 컴퓨터
• 휴대용 계측 장비
• 휴대전화, PDA, 휴대용 컴퓨터
• 서버 및 컴퓨터 주변장치
• 배터리 백업 시스템
|
