제품특징: LT8620
• 폭넓은 입력 전압 범위: 3.4V~65V
• 초저 대기 전류 버스트 모드® 동작:
• 12V_IN~3.3V_OUT로 동작시 2.5µA I_Q, 출력 리플 < 10mV_PK-PK
• 고효율 동기식 동작:
• 1A, 12V_IN~5V_OUT 에서 94% 효율
• 1A, 12V_IN~3.3V_OUT 에서 92% 효율
• 고속 30ns 최소 스위치 온 타임
• 모든 조건에서 낮은 드롭아웃: 1A에서 250mV
• 과부하일 때 인덕터 포화를 안전하게 견딘다
• 낮은 EMI
• 조정 가능 & 동기화 가능: 200kHz~2.2MHz
• 정밀한 1V 인에이블 핀 임계값
• 내부 보정
• 출력 소프트 - 스타트 & 트랙킹
• 소형의 열 성능이 강화된 16핀 MSOP & 3mm × 5mm 24핀 QFN 패키지

제품 설명
LTC는 2A, 65V 입력이 가능한 동기식 스텝다운 스위칭 레귤레이터(제품명: LT8620)를 출시한다고 밝혔다. 동기식 정류는 95%로 높은 효율을 제공하면서 버스트 모드(Burst Mode®) 동작은 무부하 대기 조건시 2.5µA 미만으로 대기 전류를 유지한다. 이 제품의 3.4V~65V 입력 전압 범위는 자동차 (단일 또는 이중 배터리) 및 산업용 애플리케이션에 이상적이다. 이 제품의 내부 고효율 스위치는 0.97V의 낮은 전압까지 설정이 가능하고 최고 2A의 연속 출력 전류를 제공할 수 있다. LT8620의 버스트 모드 동작은 최저 대기 전류를 제공하며, 배터리 동작 수명을 연장하기 위해 필요한 자동차의 “올웨이즈온(always-on)” 시스템과 같은 애플리케이션에 이상적이다. LT8620의 독자적인 설계는 모든 조건에서 1A일 때 250mV에 불과한 최소 드롭아웃 전압을 유지하여, 자동차 콜드 크랭크와 같은 상황에서 뛰어난 성능을 실현할 수 있다.

30ns 에 불과한 디바이스의 고속 최소 온타임은 16V 입력에서 1.5V 출력시 2MHz 정주파수 스위칭을 구현할 수 있으며, 이를 통해 설계자는 효율을 최적화하면서 잡음에 민감한 중요한 주파수 밴드를 피할 수 있게 한다. LT8620의 24핀 3mm x 5mm QFN 또는 열 성능이 강화된 MSOP-16E 패키지 및 높은 스위칭 주파수는 외부 인덕터 및 커패시터를 작게 하여, 컴팩트하고 열 효율이 우수한 풋프린트를 제공한다.

LT8620은 필수적인 부스트 다이오드, 오실레이터, 제어 및 로직 회로가 단일 다이에 집적되어 있으면서 상단 및 하단 고효율 전력 스위치를 내장하고 있다. 낮은 리플 버스트 모드 동작은 저전류 출력에서 고효율을 유지하면서 출력 리플을 10mV_PK-PK 아래로 유지시킨다.  특수한 설계 기법과 새로운 고속 프로세스는 폭넓은 입력 범위 전압에서 고효율을 실현시킬 수 있으며, LT8620의 전류 모드 토폴로지는 고속 과도 응답과 우수한 루프 안정성을 실현할 수 있다. 다른 특징에는 내부 보정, 파워 굿 플래그, 출력 소프트-스타트/ 트랙킹 및 열 보호 기능을 포함한다.

LT8620EUDD는 24핀 3mm x 5mm QFN 패키지로 공급되며 LT8620EMSE는 열 성능이 강화된 MSOP-16E 패키지로 공급된다. 가격은 개당 3.75달러에 책정되어 있다. 산업용 온도 버전은 -40°C~125°C 동작 접합 범위에서 테스트 되어 동작을 보장한다. 모든 버전은 지금 바로 이용할 수 있다.

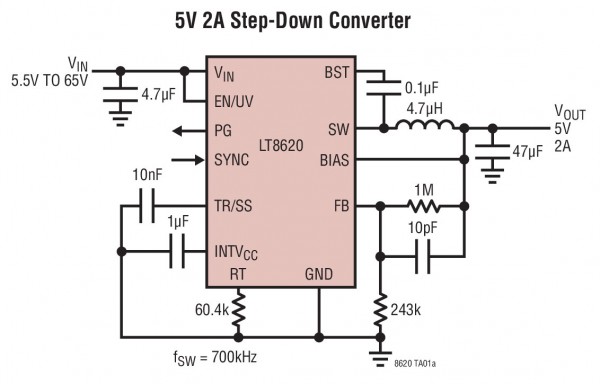

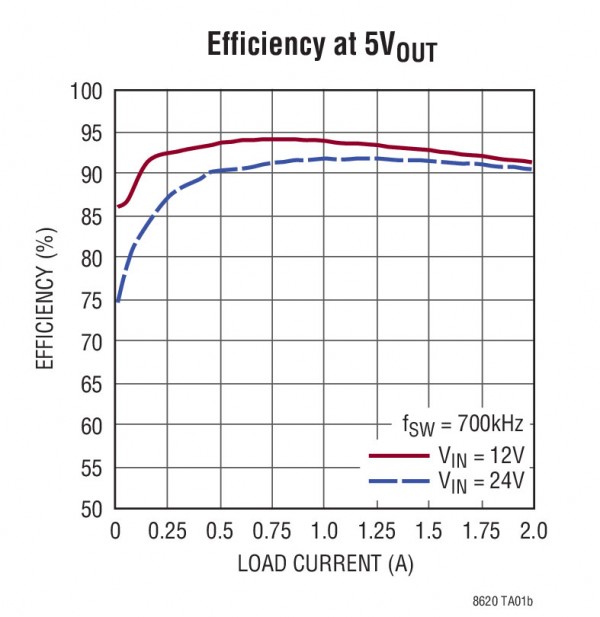

일반적인 설계 예

애플리케이션
• 자동차 및 산업용 전원
• 범용 스텝 다운
• GSM 전원 공급 장치
