LTC6803-1의 제품 특징
• 직렬 연결된 최대 12개 배터리 셀 측정
• 스택형 아키텍처
• 다양한 화학 배터리 및 수퍼커패시터 지원
• 인접 디바이스에 직렬 인터페이스 데이지 체인 연결
• 0.25% 최대 총 측정 오차
• ISO26262 준수 시스템을 위한 설계
• 13ms만에 시스템의 모든 셀 측정
• 패시브 셀 밸런싱:
∘ 셀 밸런싱 MOSFET 통합
∘ 외부 밸런싱 MOSFET 구동 가능
• 온보드 온도 센서 및 서미스터 입력
• 패킷 오류 검사 기능이 있는 1MHz 직렬 인터페이스
• 셀 임의 연결에도 안전
• 자가 테스트 기능 내장
• 잡음 필터가 내장된 델타 시그마 컨버터
• 오픈 와이어 연결 오류 검출
• 12µA 대기 모드 소비 전류
• 높은 EMI 내성
• 44핀 SSOP 패키지
* 자동차 및 운송 애플리케이션용으로 설계된 AEC-Q100 데이터는 특정 패키지에 사용 가능합니다.
제품 설명
LTC6803은 12비트 ADC, 정밀 전압 레퍼런스, 고전압 입력 멀티플렉서 및 직렬 인터페이스를 포함하는 2세대의 완벽한 배터리 모니터링 IC이다. 각 LTC6803은 최대 12의 직렬 연결된 배터리 셀 또는 수퍼커패시터를 측정할 수 있다. 고유의 레벨 시프트 직렬 인터페이스를 사용함으로써 여러 개의 LTC6803-1/ LTC6803-3 디바이스를 옵토커플러나 아이솔레이터 없이 직렬로 연결할 수 있으며, 직렬 연결된 긴 배터리 스트링의 모든 셀을 모니터링할 수 있다. 각각의 셀 입력에는 과충전된 셀을 방전하기 위해 관련 MOSFET 스위치가 있다. LTC6803-1은 스택의 하단을 V–에 내부적으로 연결한다. 이 디바이스는 LTC6802 1과 핀 호환 가능하며, 드롭인 업그레이드를 제공한다. LTC6803-3은 스택의 하단을 V–과 분리하여 셀 하나의 측정 정확도를 높인다.

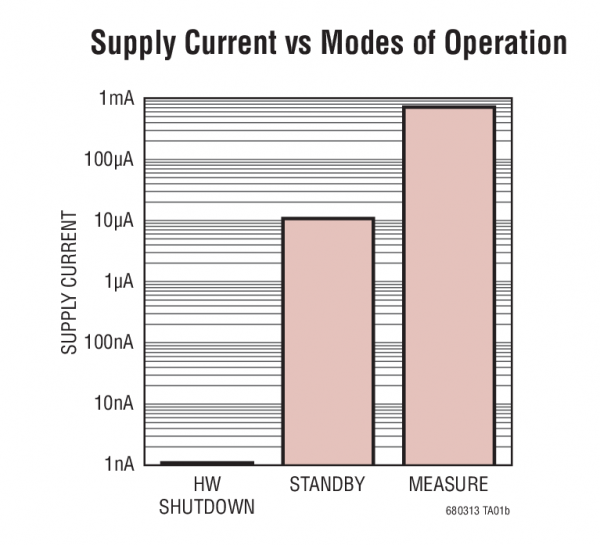

LTC6803은 소비 전류를 12µA로 감소시키는 대기 모드를 제공한다. 또한 LTC6803은 절연된 전원으로부터 전력을 공급받을 수 있는데, 이 기법은 배터리 스택의 전류 소비를 영으로 낮춰준다.
개별적으로 주소 지정이 가능한 직렬 통신을 필요로 하는 애플리케이션에 대해서는 LTC6803-2/LTC6803-4를 참조한다.
|
SPI 인터페이스 |
절연 V- |
LTC6802 핀 호환 가능 |
데이지 체인 |
No |
Yes |
|
주소 지정 가능 |
No |
Yes |
|
데이지 체인 |
Yes |
No |
|
주소 지정 가능 |
Yes |
No |

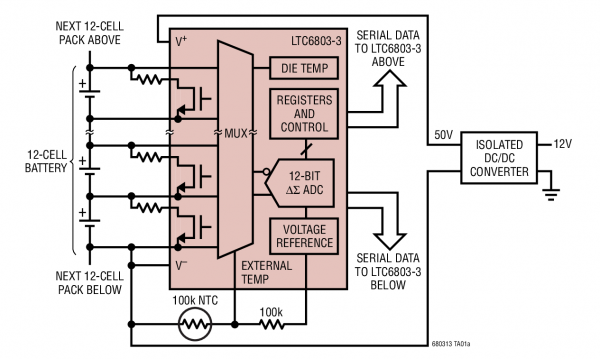

일반적인 설계 예
애플리케이션
• 전기 및 하이브리드 전기 자동차
• 고전력 휴대형 기기
• 백업 배터리 시스템
• 전기 자전거, 모토사이클, 스쿠터
|
